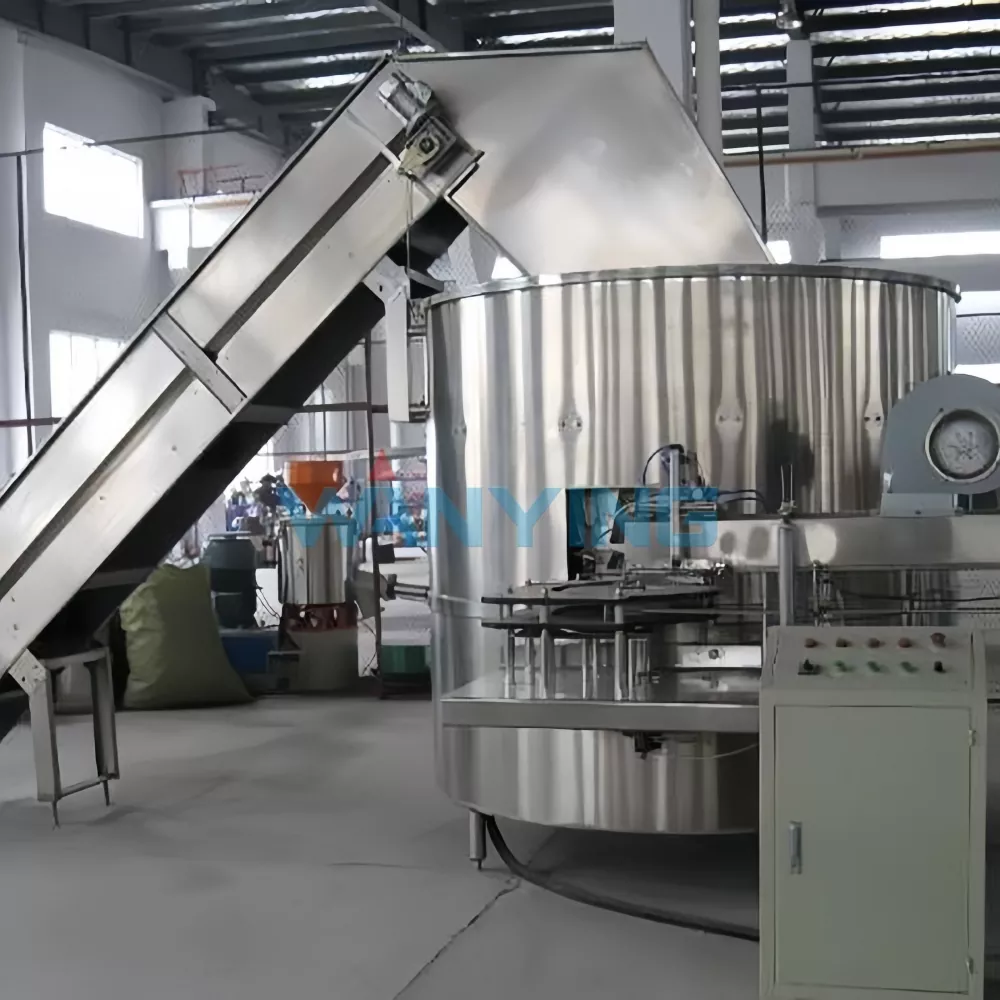

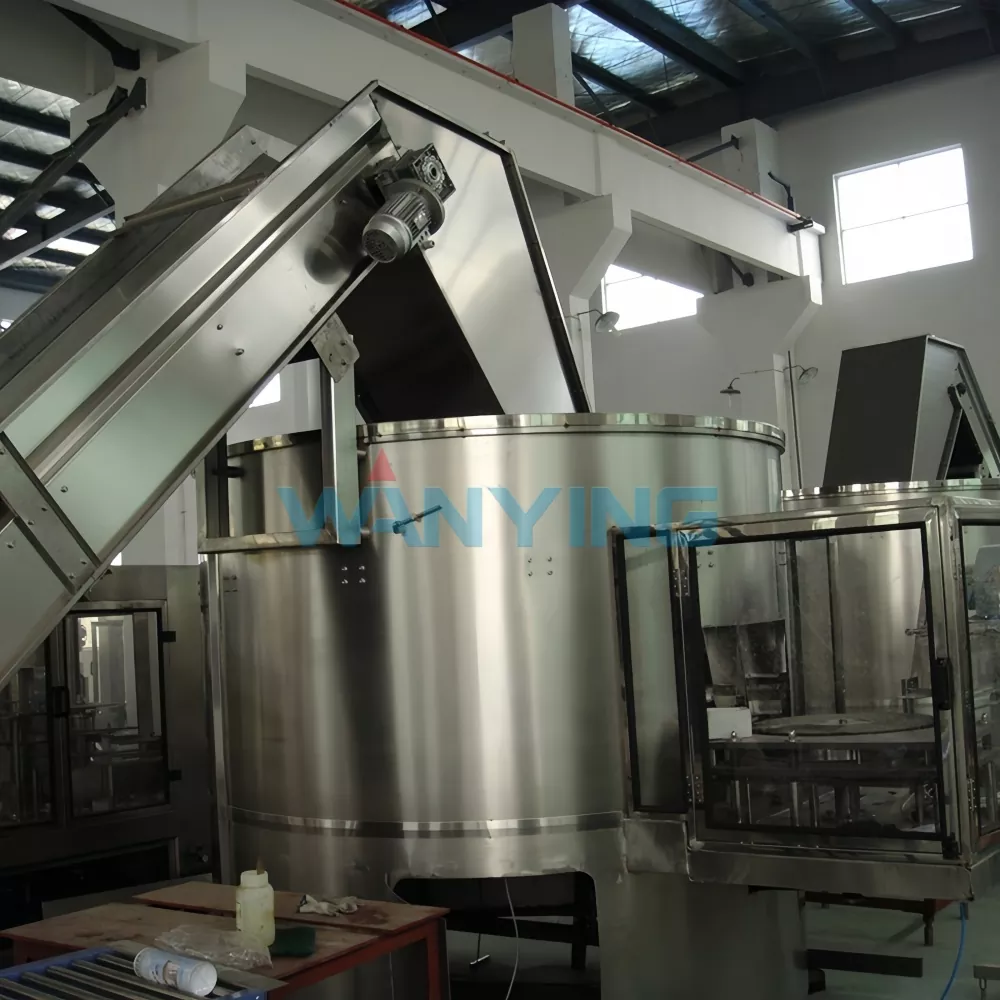

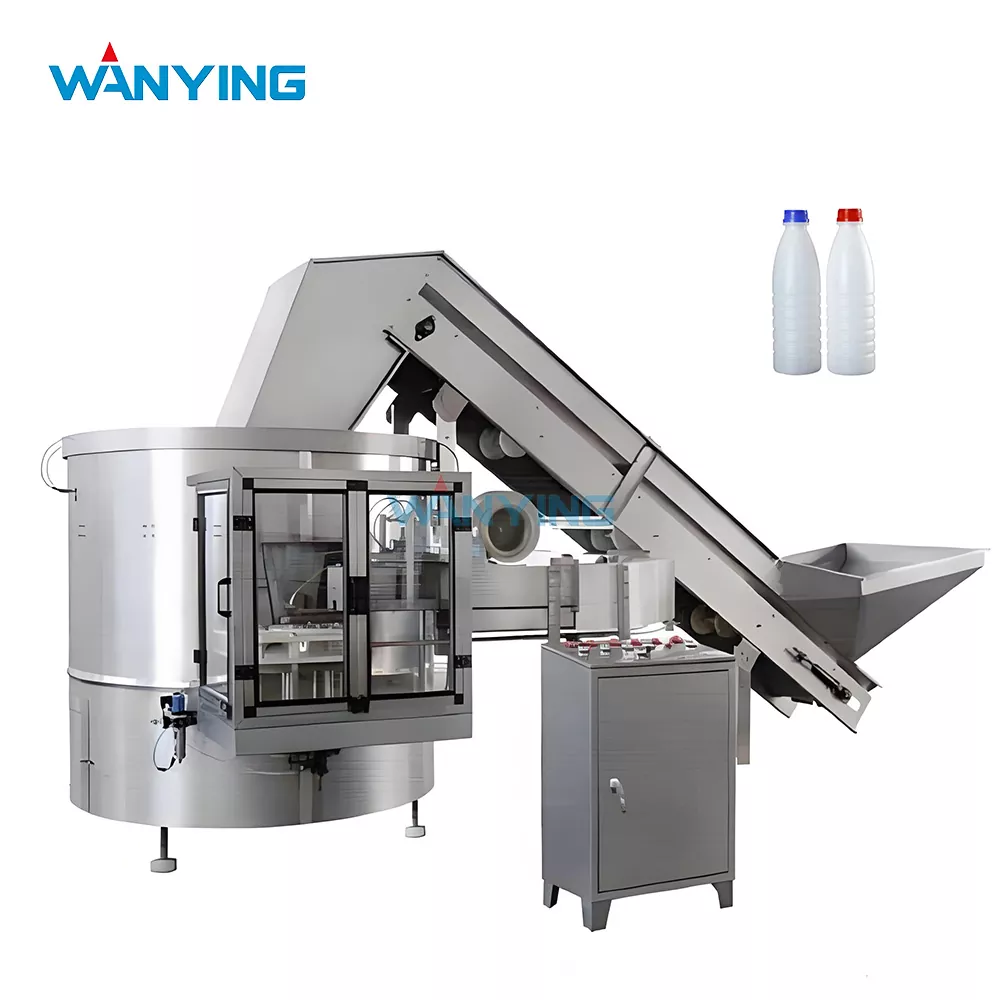

Riordinatore di bottiglie ad alta velocità

Definizione del prodotto e panoramica funzionale

Un riordinatore di bottiglie ad alta velocità è una macchina confezionatrice di preriempimento automatizzata progettata per prendere bottiglie in PET impilate casualmente o sfuse e orientarle, allinearle e consegnarle automaticamente in un flusso continuo e unidirezionale alle apparecchiature di produzione a valle come macchine di riempimento, tappatura ed etichettatura.

In termini semplici, questa macchina sostituisce l'alimentazione manuale delle bottiglie e lo smistamento caotico delle bottiglie con un sistema di organizzazione delle bottiglie completamente automatico e ad alta efficienza.

Cosa fa:

· Separa e orienta automaticamente le bottiglie miste

· Converte le bottiglie posizionate in modo casuale in una direzione verticale uniforme

· Alimenta continuamente le bottiglie nelle linee di produzione senza interruzioni

· Garantisce un'alimentazione stabile e sincronizzata per i sistemi di riempimento ad alta velocità

Posizionamento delle funzioni principali:

Funge da modulo di automazione dell'imbottigliamento front-end, fungendo da "motore di avviamento" di una linea di confezionamento completa. Senza di essa, le apparecchiature di riempimento e tappatura a valle non possono funzionare con la massima efficienza.

Principali punti di forza e vantaggi tecnici

Il riordinatore di bottiglie ad alta velocità Wanying è progettato pensando all'efficienza e alla stabilità della produzione industriale.

Vantaggi principali:

· Design ad altissima capacità (fino a 12.000 bottiglie/ora) per la produzione su larga scala

· La precisione di smistamento ≥99,6% garantisce un orientamento coerente delle bottiglie e riduce gli arresti della linea

· L'alimentazione continua e stabile elimina il caricamento manuale delle bottiglie

· Il controllo intelligente PLC consente un funzionamento completamente automatizzato

· Ampia compatibilità con bottiglie di diametro 50–120 mm

· Il delicato sistema di movimentazione delle bottiglie riduce deformazioni e graffi

· La struttura modulare consente una manutenzione rapida e una facile regolazione

Valore operativo:

· Riduce la dipendenza dalla manodopera nella sezione di movimentazione delle bottiglie

· Migliora l'efficienza complessiva della linea stabilizzando la fornitura a monte

· Riduce al minimo le interruzioni della produzione causate da inceppamenti o disallineamenti delle bottiglie

· Supporta il funzionamento industriale continuo 24 ore su 24, 7 giorni su 7

Principio di riordino ad alta velocità e controllo dinamico della stabilità

A velocità fino a 12.000 bottiglie all'ora, il disco rotante deve mantenere un allineamento preciso senza disallineamenti indotti dalle vibrazioni. Il riordinatore di bottiglie ad alta velocità Wanying impiega:

Disco rotante bilanciato dinamicamente: bilanciato con precisione per ridurre al minimo le vibrazioni a velocità di rotazione elevate, garantendo un orientamento coerente della bottiglia anche alla massima potenza

Indicizzazione servoassistita ad alta velocità: sincronizza la rotazione del disco con la velocità del trasportatore di uscita, prevenendo l'accumulo di bottiglie o lacune nel punto di scarico

Verifica dell'orientamento in più fasi: tre punti di ispezione (guida meccanica, sensore ottico e controllo basato sul peso) garantiscono una precisione ≥99,6% sull'intero intervallo di velocità

Recupero istantaneo degli inceppamenti: una volta rilevato l'inceppamento, il sistema inverte automaticamente la direzione per 0,5 secondi e riprende il movimento in avanti, eliminando il 90% degli inceppamenti senza l'intervento dell'operatore

Riordinatore di bottiglie ad alta velocità e standard: confronto delle prestazioni

Ottimizzazione dell'efficienza pneumatica e del consumo d'aria

A differenza dei riordinatori convenzionali che consumano aria compressa in modo continuo, il riordinatore per bottiglie ad alta velocità Wanying è dotato di un sistema intelligente di risparmio dell'aria:

Fornitura d'aria basata sulla domanda: l'aria viene diretta solo verso canali di smistamento attivi, riducendo gli sprechi durante il funzionamento a bassa velocità o i periodi di inattività

Funzionamento a bassa pressione: ottimizzato per 0,5–0,8 MPa, compatibile con i sistemi d'aria standard di fabbrica senza richiedere aggiornamenti ad alta pressione

Filtrazione dell'aria integrata: l'unità filtro/regolatore/lubrificatore (FRL) integrata protegge i componenti pneumatici da umidità e contaminazione, prolungandone la durata

Sincronizzazione della linea ad alta velocità e controllo del flusso delle bottiglie

A velocità elevate, una distanza costante tra le bottiglie è fondamentale per le apparecchiature di riempimento e tappatura a valle. Caratteristiche del riordinatore di bottiglie ad alta velocità Wanying:

Abbinamento della velocità basato su encoder: regola automaticamente la velocità di uscita del riordinatore per adattarla alla velocità della riempitrice a valle tramite feedback dell'encoder in tempo reale

Controllo attivo della spaziatura delle bottiglie: mantiene un passo costante delle bottiglie (regolabile da 50 a 200 mm) per prevenire l'accumulo all'ingresso della riempitrice

Gestione della zona buffer: il trasportatore di accumulo integrato immagazzina 50-100 bottiglie come buffer, assorbendo le fluttuazioni di velocità tra il riordinatore a monte e la riempitrice a valle

Coordinamento dell'arresto della linea: quando la macchina a valle si ferma, il riordinatore riduce automaticamente la velocità per evitare l'accumulo di pressione sulle bottiglie

Confronto con i metodi tradizionali di allattamento al biberon

Rispetto alle soluzioni convenzionali di alimentazione delle bottiglie, il riordinatore di bottiglie ad alta velocità di Wanying offre miglioramenti significativi nel livello di automazione e nella stabilità della produzione.

1. Alimentazione manuale del biberon e riordino automatizzato

· Tradizionale: costo della manodopera elevato, velocità discontinua, interruzioni frequenti

· Sistema decrescente: alimentazione completamente automatica e continua, uscita stabile

2. Riordinatore a bassa velocità rispetto al modello ad alta velocità

· Attrezzatura tradizionale: capacità limitata, inadatta a grandi linee di produzione

· Sistema ad alta velocità calante: supporta fino a 12.000 bottiglie/ora con precisione stabile

3. Smistamento meccanico di base rispetto al sistema di controllo intelligente

· Tradizionale: guida esclusivamente meccanica, tasso di errore più elevato

· Sistema di spostamento: sincronizzazione intelligente controllata da PLC con le macchine a valle

4. Impatto sull'efficienza della linea di produzione

· I sistemi tradizionali spesso diventano colli di bottiglia nelle linee di riempimento ad alta velocità

· Il sistema oscillante garantisce un flusso a monte regolare, massimizzando l'efficienza totale della linea

Riepilogo del valore industriale

Combinando l'automazione ad alta velocità, il controllo di precisione dell'orientamento e l'alimentazione continua e stabile, il riordinatore di bottiglie ad alta velocità Wanying migliora significativamente l'efficienza delle moderne linee di produzione di imbottigliamento.

Non è solo una selezionatrice per bottiglie: è un componente infrastrutturale fondamentale per la costruzione di sistemi di imballaggio ad alta capacità completamente automatizzati nei settori delle bevande, dei latticini, dei condimenti e degli alimenti liquidi.

Impegno di servizio

I riordinatori ad alta velocità operano nella parte anteriore della linea di produzione: quando si fermano, si ferma l'intera linea. Wanying fornisce supporto prioritario:

Garanzia: 12 mesi sulla macchina completa (esclusi i materiali di consumo)

Disponibilità di pezzi di ricambio: 1 anno di garanzia su disco rotante, guide, sensori, unità PLC e componenti pneumatici

Kit materiali di consumo standard incluso: unità di ricambio sensore (2 set), guarnizioni O-ring, inserti guida (1 set), cinghie di trasmissione (1 set), elementi filtro dell'aria (2 pezzi)

Supporto tecnico di emergenza: diagnosi remota entro 1 ora (risposta prioritaria per le linee ad alta velocità)

Componenti premium per affidabilità ad alta velocità

A 12.000 bottiglie/ora, ogni componente deve resistere al funzionamento continuo ad alto carico:

Controllo PLC: Siemens

Servoazionamenti: Yaskawa / Schneider

Sensori: OMRON / SICK (classificato ad alta velocità)

Componenti pneumatici: SMC/Airtac

Contattori elettrici: Schneider Electric

Convertitori di frequenza: Schneider / Danfoss

Domande frequenti

D1: Qual è la differenza principale tra i riordinatori di bottiglie ad alta velocità e quelli standard?

I modelli ad alta velocità sono progettati per capacità produttive maggiori (fino a 12.000 bottiglie/ora) e offrono una maggiore stabilità per il funzionamento industriale continuo.

Q2: La macchina può gestire bottiglie di dimensioni diverse in un'unica linea di produzione?

Sì, supporta binari guida regolabili e componenti modulari per accogliere diversi diametri di bottiglia entro l'intervallo specificato.

Q3: È adatto per bottiglie in PET fragili?

Sì, il sistema utilizza un trasporto controllato e un posizionamento delicato per ridurre al minimo l'impatto e prevenire la deformazione della bottiglia.

Q4: Richiede un elevato consumo d'aria?

Funziona con una pressione dell'aria compresa tra 0,5 e 0,8 MPa, ottimizzato per un uso industriale efficiente senza consumi eccessivi.

Q5: Può essere integrato nelle linee di produzione esistenti?

Sì, supporta l'integrazione modulare e può essere collegato alla maggior parte dei sistemi di riempimento, tappatura ed etichettatura per l'automazione dell'intera linea.
