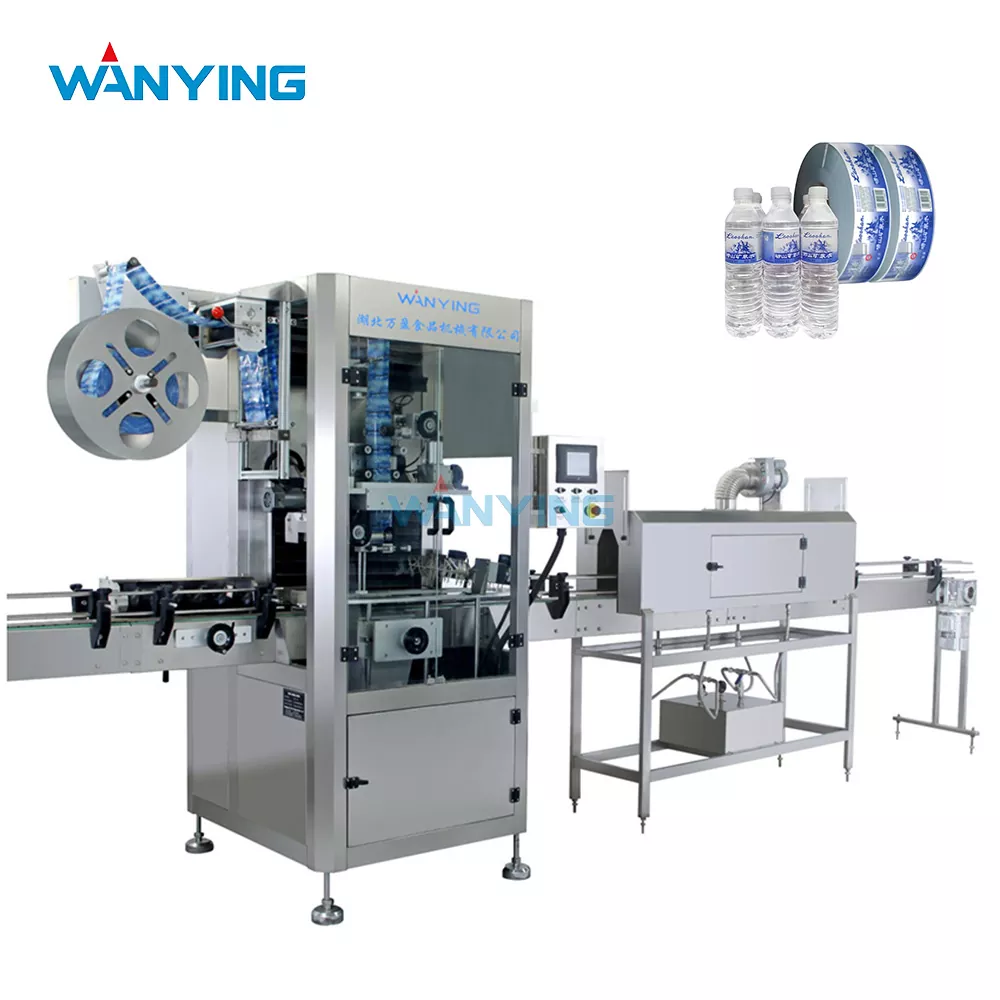

Etichettatrice per maniche

La nostra macchina integra il taglio di precisione della pellicola, l'applicazione di maniche azionate da mandrino e tunnel di termoretrazione per fornire etichette senza pieghe e posizionate con precisione a velocità fino a 25.000 contenitori all'ora, a seconda delle dimensioni dell'etichetta e della forma del contenitore. Progettata per gli ambienti esigenti delle linee di produzione di bevande, latticini, condimenti e alimenti fermentati, l'etichettatrice per maniche Wanying è dotata di alimentazione film servoassistita, rilevamento automatico delle giunzioni e un'interfaccia touchscreen intuitiva che memorizza fino a 100 ricette di etichette per cambi rapidi. Progettato con design di tunnel di termoretrazione ad alta efficienza energetica, dotati di circolazione di aria calda e modelli di flusso d'aria regolabili, il nostro sistema garantisce una retrazione costante su diversi tipi e spessori di film, eliminando le comuni frustrazioni del settore legate alle "orecchie di cane", alle rughe o alla retrazione incompleta attorno a geometrie complesse di contenitori.

Panoramica del prodotto: decorazione versatile per ogni contenitore

1 Che cos'è un'etichettatrice per maniche?

Un'etichettatrice per maniche applica film termoretraibile pretagliato o alimentato in continuo attorno ai contenitori. La pellicola, generalmente fornita sotto forma di rotolo, viene tagliata su misura (corrispondendo alla circonferenza del contenitore più la sovrapposizione), aperta da un sistema a mandrino, fatta scivolare sul contenitore e quindi fatta passare attraverso un tunnel termico dove l'aria calda fa restringere la pellicola perfettamente adattandola alla forma del contenitore. Il risultato è un'etichetta a tutto corpo, a 360°, che copre dal collo alla base, fornendo la massima proprietà di branding e, se estesa oltre la chiusura, protezione anti-manomissione. Il sistema Wanying funziona in due modalità principali:

· Funzionamento continuo con alimentazione a bobina: la pellicola viene prelevata dal rotolo, tagliata e sigillata per formare maniche al volo, ideali per linee ad alta velocità che richiedono l'applicazione di etichette senza interruzioni.

· Funzionamento delle maniche pretagliate: le maniche preformate vengono caricate in un caricatore e alimentate individualmente, adatte per lotti di produzione più piccoli o forme di contenitori irregolari che richiedono un'ispezione manuale della qualità delle maniche.

Entrambe le modalità condividono la stessa robusta architettura di applicazione e tunnel di termoretrazione, garantendo coerenza indipendentemente dal formato della manica.

2 Perché scegliere l'etichettatrice per maniche Wanying?

3 Specifiche Tecniche (Modello Roll-Fed – Configurazione Standard)

Ingegneria per esigenze di produzione reali – L’approccio calante

1 Risolvere i problemi persistenti nell'etichettatura delle maniche

L'etichettatura degli maniche, nonostante i suoi vantaggi decorativi, è stata storicamente afflitta da frustrazioni operative. Nel corso degli anni trascorsi a installare macchine negli stabilimenti alimentari e delle bevande, abbiamo progettato sistematicamente soluzioni per ciascuno di questi punti critici.

Problema 1: disallineamento e inclinazione della pellicola durante l'applicazione

Quando la pellicola viene estratta dal rotolo, l'elettricità statica, le fluttuazioni di tensione e il disallineamento del rullo guida possono causare la torsione delle maniche prima che raggiungano il contenitore. La nostra soluzione: un sistema di controllo della tensione del braccio ballerino di precisione che mantiene la tensione della pellicola entro ±3 g, combinato con barre ionizzanti antistatiche in tre punti lungo il percorso della pellicola. The result is that sleeves are applied perfectly square to the container base, eliminating angled labels that look unprofessional.

Problema 2: restringimento incoerente che causa rughe o copertura incompleta

Diversi materiali della pellicola hanno rapporti di restringimento distinti: il PETG si restringe principalmente nella direzione circonferenziale, mentre il PVC si restringe sia circonferenzialmente che longitudinalmente. Il nostro tunnel di termoretrazione è dotato di zone di aria calda segmentate (tipicamente 3-5 zone) con controlli indipendenti della temperatura e del flusso d'aria. Includiamo anche ugelli dell'aria regolabili che possono essere angolati per adattarsi alla forma del contenitore. Ad esempio, le bottiglie quadrate necessitano di aria concentrata sugli angoli per restringersi correttamente; la nostra serie di ugelli può essere riconfigurata in pochi minuti per dirigere il flusso d'aria di conseguenza.

Problema 3: "Orecchie di cane" (sporgenze appuntite della pellicola agli angoli del contenitore)

Quando la pellicola termoretraibile raggiunge un angolo, può restringersi eccessivamente e formare punte acuminate. La nostra soluzione: una stazione di lisciatura post-retrazione che utilizza rulli a leggera pressione per appiattire eventuali angoli emergenti prima che la pellicola si raffreddi, producendo un aspetto ben rifinito.

Problema 4: tempi di inattività del cambio

La modifica delle dimensioni delle etichette o dei formati dei contenitori spesso comportava regolazioni meccaniche manuali. Le nostre taglierine servoazionate e i morsetti delle guide a sgancio rapido consentono di completare i cambi formato in 8-12 minuti, con il sistema di ricette che reimposta automaticamente la lunghezza di taglio, la velocità del trasportatore e le temperature del tunnel.

2 Competenza sui materiali: abbinamento della pellicola al prodotto e all'ambiente

Non tutti i film termoretraibili sono uguali. Wanying fornisce una guida dettagliata sulla selezione della pellicola in base al prodotto e alle condizioni operative:

Consigliamo di utilizzare PETG o OPS per etichette destinate al contatto alimentare (ad esempio, yogurt da bere, bottiglie di salsa di soia) e PVC per etichette destinate al contatto non alimentare o dove il costo è il fattore principale. Il PLA sta emergendo come una scelta popolare per i marchi che mirano a raggiungere obiettivi di zero rifiuti; abbiamo convalidato le impostazioni di elaborazione PLA sulle nostre macchine e possiamo condividerle con i clienti.

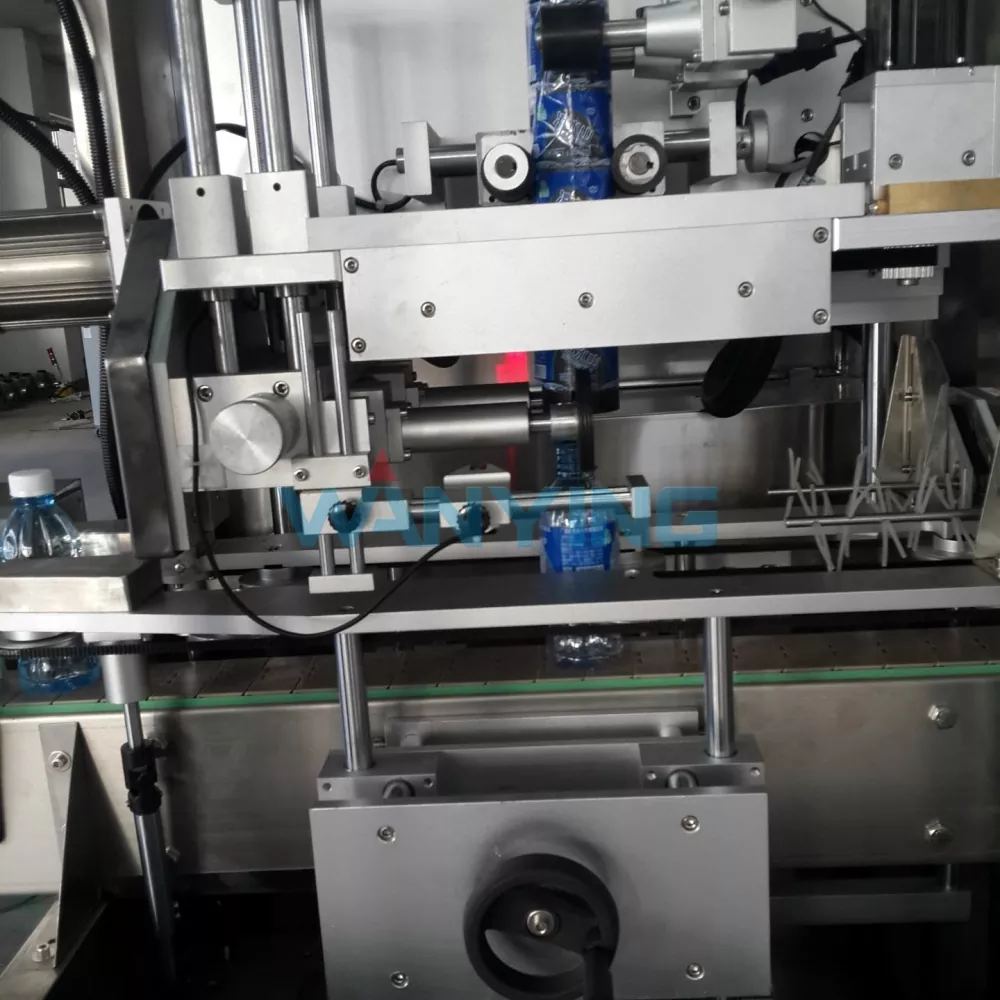

3 Manipolazione di precisione della pellicola: il mandrino di applicazione

Il gruppo mandrino è il componente che definisce una macchina etichettatrice per maniche. Il nostro design utilizza:

· Acciaio inossidabile con cromatura dura: riduce l'attrito e l'usura, garantendo un'apertura regolare della pellicola

· Diametro del mandrino regolabile: si adatta a contenitori di diverse dimensioni sostituendo le teste del mandrino in meno di 5 minuti

· Apertura della pellicola assistita dall'aria: un leggero soffio d'aria espande la pellicola dopo il taglio, permettendole di scivolare sul contenitore senza impigliarsi o strapparsi

Includiamo anche un sistema di rilevamento della guida della pellicola che monitora il tracciamento della pellicola e avvisa immediatamente gli operatori se la pellicola si sposta dal centro, prevenendo tagli errati e maniche sprecate.

4 Tunnel di termoretrazione – La scienza della distribuzione uniforme del calore

Il tunnel di termoretrazione rappresenta spesso il collo di bottiglia nella qualità dell'etichettatura delle maniche. Le nostre caratteristiche di progettazione del tunnel: Ingegneria del flusso d'aria:

· L'aria calda viene ricircolata attraverso due circuiti indipendenti (superiore e inferiore) con velocità dell'ugello regolabile

· La velocità dell'aria può essere impostata in modo indipendente tra 2 e 15 m/s, consentendo la regolazione precisa per contenitori leggeri e pesanti

· Per i contenitori alti, aggiungiamo ugelli laterali per garantire un restringimento uniforme dal collo alla base

Efficienza del riscaldamento:

· Pareti del tunnel coibentate (lana ceramica da 100 mm) per ridurre la perdita di calore esterna

· Ricircolo dell'aria in controcorrente che preriscalda l'aria in entrata, risparmiando energia

· Funzione di raffreddamento rapido: quando la produzione si ferma, il tunnel può essere spento e raffreddato a 50°C in meno di 15 minuti per l'accesso alla manutenzione

Controllo della temperatura:

· Ciascuna zona ha il proprio controller PID, mantenendo ±1,5°C del setpoint

· Visualizzazione digitale di tutte le temperature delle zone sull'HMI, con registri storici per controlli di qualità

Integrazione e compatibilità di linea

1 Integrazione a monte

· Si sincronizza con riordinatori di bottiglie, macchine riempitrici e apparecchiature di tappatura tramite controlli del trasportatore con adattamento della velocità

· Accepts containers from any conveyor orientation (single file, mass flow, or starwheel)

· Il meccanismo opzionale di spaziatura dei contenitori garantisce uno spazio uniforme tra i contenitori per un'applicazione precisa delle maniche

2 Integrazione a valle

· Scarica i contenitori etichettati direttamente alle stazioni di ispezione, alle stampanti a getto d'inchiostro o alle confezionatrici

· Il trasportatore di raffreddamento dopo il tunnel di termoretrazione consente ai contenitori di ritornare alla temperatura ambiente prima della movimentazione

· La telecamera opzionale per l'ispezione delle etichette rileva etichette mancanti, disallineate o spiegazzate e attiva un meccanismo di rifiuto

3 Reporting e Tracciabilità

· I report sulla produzione includono il totale dei contenitori etichettati, il consumo di pellicola (m²), il conteggio degli scarti e l'efficienza della linea

· Esportazione dei dati tramite CSV, con connettività OPC-UA opzionale per l'integrazione con sistemi SCADA a livello di impianto

· Recipe change logs track who made changes and when, supporting GMP and audit requirements

Prestazioni nel mondo reale: casi di studio sull'etichettatura delle maniche

Caso di studio 1 – Imbottigliatore di succhi premium nello Jiangxi

Un produttore di succhi di frutta spremuti a freddo in bottiglie di vetro dalla forma unica (spalle arrotondate e base affusolata) aveva bisogno di un sistema di etichettatura su maniche in grado di applicare etichette su tutto il corpo in modo uniforme e senza pieghe. La forma non cilindrica della bottiglia aveva causato il fallimento dei precedenti tentativi di etichettatura: le etichette autoadesive non erano conformi e le etichette alimentate a rullo non potevano gestire la curvatura. Soluzione Wanying:

· Etichettatrice per maniche con alimentazione a bobina a 6 stazioni con tunnel di termoretrazione specifico per il contorno

· Mandrino progettato specificatamente per adattarsi al diametro massimo della bottiglia; lunghezza di taglio della pellicola ottimizzata per la circonferenza di 360°

· Tunnel di termoretrazione configurato con velocità degli ugelli più elevata sui lati (dove la bottiglia è più larga) e velocità inferiore sulla zona del collo (per evitare distorsioni dell'etichetta attorno alla chiusura)

Risultati (monitoraggio a 10 mesi):

· Tasso di successo dell'applicazione delle etichette: 99,7% (scarti solo a causa di difetti della pellicola; nessun rifiuto correlato all'applicazione)

· Qualità termoretraibile: etichette senza pieghe sul 100% delle unità campionate casualmente

· Velocità della linea: 18.000 bottiglie/ora (rispetto all'applicazione manuale delle maniche utilizzata in precedenza a 2.500 bottiglie/ora)

· Feedback dei consumatori: il marchio ha segnalato un aumento del 22% dell'attenzione sullo scaffale (misurata da studi di eye-tracking in negozio) attribuito alla copertura totale del corpo

· ROI ottenuto in 8 mesi, grazie al risparmio di manodopera e ai prezzi premium consentiti dall'etichettatura di alta qualità

Caso di studio 2 – Produttore di bevande a base di yogurt e latte nell'Hebei

Questo produttore confeziona yogurt da bere in bottiglie PET quadrate da 200 ml, con una forma di bottiglia che comprende una base ampia e un collo stretto. Erano necessari manicotti anti-manomissione che coprissero il tappo e il collo della bottiglia in un unico pezzo, oltre a consentire una finestra trasparente per il codice lotto. L'esperienza precedente con un'etichettatrice di maniche entry-level ha portato a frequenti "orecchie di cane" sugli angoli delle bottiglie e alla rottura incoerente del nastro antimanomissione. Soluzione incerta:

· Etichettatrice a maniche da bobina con rulli lisciatori post-retrazione per eliminare i punti d'angolo

· Il tunnel di termoretrazione è stato modificato con ugelli d'aria specifici per gli angoli che dirigono il flusso d'aria concentrato verso i quattro angoli, garantendo una retrazione uniforme

· Sensore presenza etichetta prima e dopo il tunnel di termoretrazione per verificare l'integrità del tamper-band

Miglioramenti misurabili:

· I reclami "orecchie di cane" da parte del team qualità si sono ridotti dall'8,5% allo 0,2% della produzione

· Uniformità alla rottura della banda di manomissione: testata su 500 campioni casuali a settimana, tutti si sono rotti in modo netto sulla linea di perforazione

· La velocità della linea è aumentata da 10.000 a 22.000 unità/ora dopo l'integrazione dell'etichettatrice con la riempitrice esistente

· Il produttore ha vinto un premio per l'imballaggio dell'industria alimentare locale per il suo "aspetto pulito e professionale": il primo riconoscimento del genere

· Risparmio sui costi annuali: ¥ 260.000 grazie alla riduzione degli scarti di pellicola e al minor numero di lotti scartati

Caso di studio 3 – Produttore di salsa e condimenti di soia nel Fujian

Questo cliente imbottiglia salsa di soia, salsa di ostriche e aceto in bottiglie di diversi formati (250 ml, 500 ml e 1 litro) con forme diverse: rotonda per la salsa di soia, quadrata per la salsa di ostriche e ovale per l'aceto. Avevano esternalizzato l'etichettatura delle maniche a un confezionatore a contratto a causa della mancanza di capacità interna, ma ciò aggiungeva costi di trasporto e limitava la loro capacità di gestire lotti promozionali più piccoli. Soluzione Wanying:

· Etichettatrice a maniche con alimentazione a bobina con mandrino a cambio rapido e sistema di binari di guida

· Memorizzazione di ricette per tutte e tre le forme e dimensioni delle bottiglie, ciascuna con specifici profili di lunghezza di taglio, velocità di trasporto e temperatura del tunnel

· Magazzino di maniche pretagliate opzionale installato per i lotti promozionali (dove le maniche erano prestampate in piccole quantità)

Risultati dopo un anno:

· L'etichettatura interna ha eliminato ¥ 120.000/anno in costi di imballaggio a contratto

· Tempi di consegna dei lotti promozionali ridotti da 3 settimane a 2 giorni (dalla stampa delle etichette ai prodotti finiti)

· Tempo di cambio tra i tre tipi di bottiglie: media 10 minuti (rispetto ai 45 minuti della precedente macchina di prova)

· Lo spreco di etichette è stato ridotto dal 4,2% all'1,8% grazie al rilevamento automatico della giunzione

· Il produttore ora ha la flessibilità necessaria per eseguire test di lancio sul mercato di nuovi prodotti (1.000-2.000 bottiglie) senza gli elevati costi di installazione di un confezionatore esterno

Caso di studio 4 – Produttore di cagliata di fagioli fermentati (tofu) in Hunan

La cagliata di fave fermentata viene venduta in barattoli di vetro in stile ceramica con una struttura superficiale irregolare. Le tradizionali etichette di carta utilizzate per decenni si stavano staccando a causa dell'umidità della salamoia, creando una pessima presentazione al dettaglio. Era stata presa in considerazione l'etichettatura delle maniche, ma i tentativi precedenti erano falliti: la pellicola non si restringeva in modo uniforme sulla superficie strutturata, lasciando sacche d'aria e un aspetto spiegazzato. Soluzione in sospeso:

· Il tunnel termico è stato dotato di un tempo di permanenza prolungato (velocità del trasportatore inferiore) per consentire alla pellicola di "insinuarsi" nella superficie strutturata

· Utilizzato un film PETG più sottile (38 µm) con un rapporto di restringimento più elevato, che si adatta meglio alle superfici irregolari

· Aggiunta una stazione di lucidatura secondaria (rulli a spazzola morbida) dopo il tunnel di termoretrazione per pressare la pellicola nella trama ed eliminare le sacche d'aria

Risultati:

· Aderenza dell'etichetta: copertura continua con pellicola termoretraibile su tutta la superficie del barattolo, nessuna sfogliatura o formazione di bolle dopo 6 mesi di prova di scaffale

· Le nuove etichette maniche hanno consentito la stampa a colori (rispetto alle semplici etichette di carta a 2 colori), consentendo al marchio di mostrare il proprio design storico con un fascino moderno

· Il produttore ha aumentato il prezzo al dettaglio dell'8% (senza ridurre il volume delle vendite) grazie all'aspetto premium, attribuendo direttamente il potere di determinazione dei prezzi al miglioramento del packaging

· I reclami dei clienti sulla qualità delle etichette sono scesi da una media di 12 al mese a 0 negli ultimi 5 mesi

· Il successo ha spinto il produttore a prendere in considerazione la realizzazione di maniche per le altre linee di prodotti (pasta di peperoncino fermentato e verdure in salamoia)

Manutenzione e longevità

1 Lista di controllo per la manutenzione ordinaria

2 Assistenza ricambi

In qualità di fornitore che valorizza i tempi di attività, Wanying sostiene:

· Un inventario regionale dei pezzi di ricambio per tutti i componenti standard (lame da taglio, fasce riscaldanti, moduli sensore, nastri trasportatori)

· Stoccaggio in conto deposito per i clienti chiave (conserviamo le parti critiche presso la vostra sede, fatturate solo quando utilizzate)

· Spedizione di emergenza 24 ore su 24 per parti che non possono essere reperite localmente

Domande frequenti (FAQ)

Q1: Quali tipi di contenitori può gestire l'etichettatrice per maniche Wanying e ho bisogno di macchine diverse per bottiglie rotonde e quadrate?

R: La nostra macchina è progettata per la massima versatilità della geometria del contenitore. Gestisce:

· Contenitori rotondi – prestazioni standard, velocità più elevate

· Quadrato e rettangolare – richiedono una distribuzione dell'aria leggermente diversa nel tunnel di termoretrazione, che forniamo regolando gli angoli degli ugelli e le portate (preimpostate nella ricetta)

· Ovale e rastremato: gestito con impostazioni di apertura della pellicola specifiche per il mandrino e tempi di permanenza nel tunnel più lunghi

· Contenitori molto piccoli (diametro 30 mm, ad esempio bottiglie campione): montiamo un mini-mandrino e regoliamo le guide del trasportatore per mantenere la stabilità del contenitore

· Contenitori di grandi dimensioni (fino a 150 mm di diametro, 350 mm di altezza) – la nostra configurazione standard

Non sono necessarie macchine separate per forme diverse. La stessa unità può gestire bottiglie tonde, cartoni quadrati e vasi ovali con impostazioni di ricetta appropriate e, in alcuni casi, semplici cambi del mandrino (per spostamenti di diametro superiori a 50 mm). Per i clienti che utilizzano quotidianamente contenitori di dimensioni notevolmente diverse, offriamo un'opzione di torretta a doppio mandrino che consente di montare due dimensioni di mandrino; il passaggio da uno all'altro richiede meno di 3 minuti.

D2: Qual è la percentuale tipica di scarto della pellicola e come possiamo ridurla?

R: Gli scarti di pellicola nell'etichettatura delle maniche provengono da tre fonti: scarti di impostazione (durante il cambio), scarti di giunzione (quando si uniscono nuovi rotoli) e scarti di scarto (rilevate maniche difettose). Il nostro cliente tipico raggiunge un utilizzo complessivo della pellicola del 94–97%. Scarti di installazione: quando si modificano le dimensioni o i materiali delle etichette, le prime 5–10 maniche potrebbero risultare fuori dimensione man mano che il sistema si stabilizza. La nostra memoria delle ricette riduce al minimo questo; con le taglierine servoazionate, la stabilizzazione richiede solo 2-3 maniche, non 20-30 come con i vecchi sistemi pneumatici. Scarti di giunzione: i cambi di bobina senza una giuntatrice automatica richiedono l'arresto della macchina e l'alimentazione manuale della nuova pellicola, perdendo 1-2 metri di pellicola per cambio di bobina. Il nostro sistema opzionale di giunzione zero (un accumulatore a festone) consente di unire nuovi rotoli mentre la macchina continua a funzionare, eliminando completamente questi scarti. Scarti di scarto: la nostra ispezione visiva rifiuta le maniche tagliate in modo errato o applicate in modo improprio. Poiché questi non sarebbero comunque accettabili sul prodotto finale, consigliamo di considerarli come un costo di garanzia della qualità, non come uno spreco. Per ridurre al minimo il consumo complessivo di pellicola, suggeriamo anche:

· Ordinazione di bobine di pellicola con lunghezze maggiori (meno giunzioni per turno)

· Utilizzo di pellicole più sottili (fino a 30 µm) laddove la protezione del prodotto lo consente

· Pulizia regolare dei rulli della pellicola per prevenire l'adesività della pellicola indotta dall'elettricità statica, che può causare doppie perforazioni

D3: In che modo il tunnel di termoretrazione influisce sulla qualità del prodotto, in particolare per i prodotti sensibili alla temperatura?

R: Comprendiamo che molti prodotti etichettati con guaina sono sensibili al calore: i fermenti lattici dello yogurt, i succhi spremuti a freddo, i prodotti fermentati e alcuni latticini possono degradarsi se esposti a temperature elevate per periodi prolungati. Il tunnel di termoretrazione Wanying è progettato con tre strategie per ridurre al minimo l'esposizione al calore del prodotto stesso:

· Lunghezza del tunnel più breve possibile: utilizziamo aria calda ad alta velocità (fino a 15 m/s) per trasferire rapidamente il calore alla pellicola, consentendo di ridurre la lunghezza del tunnel rispetto ai modelli convenzionali. Il tempo di permanenza tipico nel nostro tunnel è di 3–6 secondi, rispetto agli 8–12 secondi dei sistemi più vecchi.

· Riscaldamento localizzato: l'aria calda è diretta principalmente sulla superficie della pellicola, non sul prodotto. La temperatura corporea del contenitore aumenta tipicamente solo di 3–5°C durante il passaggio, anche quando l'aria del tunnel è a 180°C.

· Raffreddamento attivo: la nostra zona di raffreddamento post-tunnel opzionale utilizza getti d'aria ambiente per abbassare la temperatura della superficie dell'etichetta al di sotto di 40°C entro 2 secondi dall'uscita, interrompendo qualsiasi ulteriore trasferimento di calore al prodotto.

Per i prodotti con estrema sensibilità alla temperatura (ad esempio, bevande probiotiche che richiedono la distribuzione nella catena del freddo), consigliamo di utilizzare la pellicola PETG, che si restringe a temperature più basse (90–120°C) e consente al nostro tunnel di funzionare a temperature ridotte. Offriamo anche un tunnel di raffreddamento solo ad aria (senza acqua o refrigerazione) che utilizza l'aria ambiente ad alta velocità per raffreddare sia l'etichetta che il contenitore prima che raggiungano l'attrezzatura a valle. Nessun cliente ha segnalato un degrado della qualità del prodotto dovuto al nostro tunnel di termoretrazione in oltre 80 installazioni in categorie sensibili alla temperatura.

7. Perché Wanying si distingue nella tecnologia di etichettatura degli maniche

8. Conclusione – Lo Sleeving come investimento per il rafforzamento del marchio e l'ottimizzazione dei processi

L'etichettatrice a maniche Wanying trasforma il modo in cui i produttori di alimenti e bevande si avvicinano alla decorazione dei contenitori. Consentendo una grafica a 360° su tutto il corpo con funzionalità anti-manomissione, le maniche migliorano la presenza del tuo marchio sugli affollati scaffali dei negozi. Allo stesso tempo, la nostra attenzione ingegneristica all'affidabilità, ai cambi rapidi e alla versatilità della pellicola garantisce che il vostro processo di etichettatura diventi un componente conveniente e a basso attrito della vostra linea di produzione, e non un collo di bottiglia. Abbiamo visto clienti ottenere un ROI significativo grazie al risparmio di manodopera, alla riduzione degli sprechi di pellicola e al prezzo premium che ha migliorato i comandi di imballaggio. Oltre a ciò, la capacità di eseguire lotti promozionali e di mercato di prova senza dipendenza da imballaggi esterni ti dà l'agilità di rispondere alle tendenze del mercato più rapidamente rispetto ai concorrenti che esternalizzano l'etichettatura. Con decenni di esperienza nell'integrazione delle linee di alimenti e bevande, un impegno per una progettazione ad alta efficienza energetica e una mentalità di servizio globale, Wanying offre una soluzione di etichettatura su maniche progettata per il lungo periodo e costruita per le vostre esigenze specifiche.
