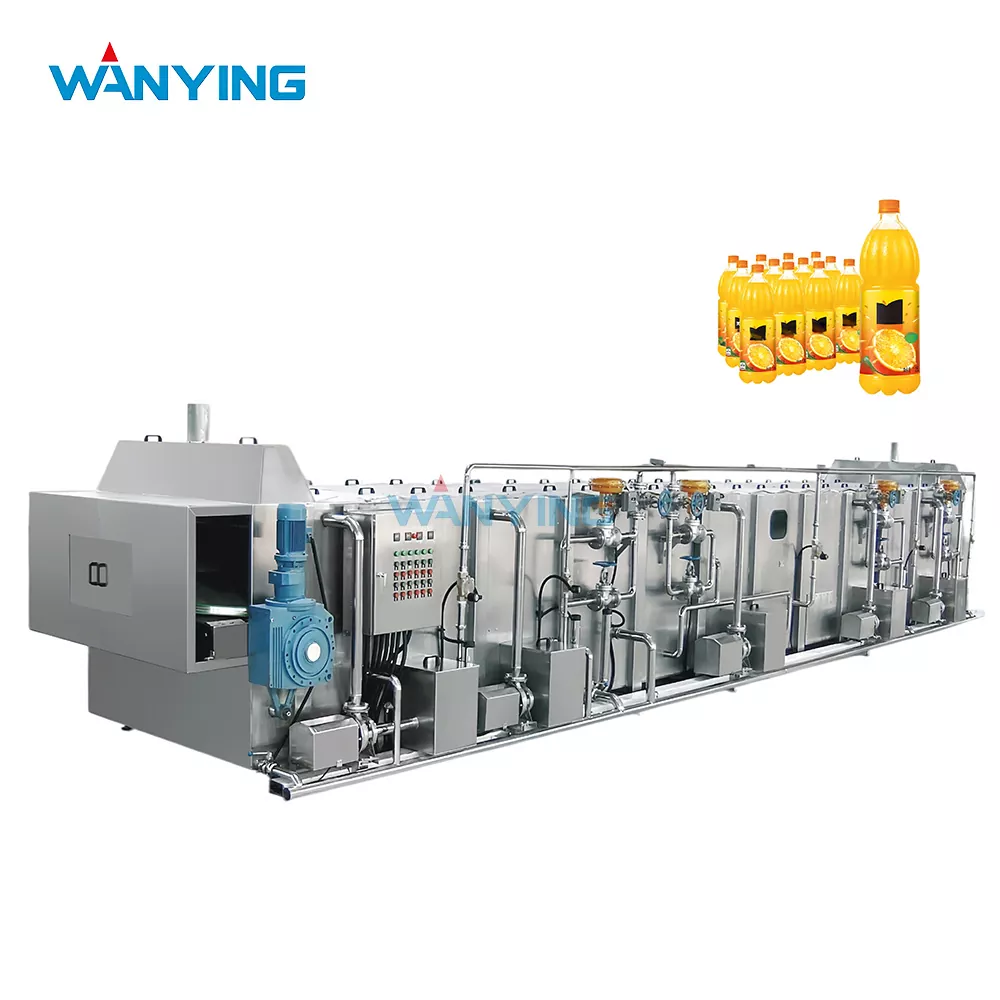

Pastorizzatore a tunnel

Progettata con barre di spruzzatura modulari, zone di controllo della temperatura indipendenti e una struttura in acciaio inossidabile che soddisfa gli standard igienici per uso alimentare, questa macchina offre una letalità costante (PU – unità di pastorizzazione) in ogni contenitore, siano essi bottiglie di vetro, PET, lattine o buste stand-up. Con sistemi di recupero energetico che riducono la perdita termica e letti trasportatori a velocità variabile che si adattano a diversi ritmi di produzione, il pastorizzatore a tunnel Wanying offre un equilibrio tra sicurezza alimentare, efficienza operativa e affidabilità a lungo termine che lo ha reso una scelta affidabile nel competitivo panorama della trasformazione alimentare cinese.

Panoramica del prodotto: la scienza della conservazione delicata

1 Che cos'è un pastorizzatore a tunnel?

Un pastorizzatore a tunnel è un sistema di trattamento termico continuo basato su trasportatori in cui i contenitori riempiti e sigillati passano attraverso una serie di zone di nebulizzazione di acqua riscaldata seguite da zone di raffreddamento. La temperatura del prodotto viene gradualmente aumentata fino a un livello di pastorizzazione target (tipicamente 72–95°C a seconda del pH del prodotto e della carica microbica), mantenuta per un tempo di permanenza specificato, quindi progressivamente raffreddata a temperatura ambiente prima dell'uscita. Questo profilo termico graduato previene lo shock termico, che può causare la rottura del vetro o il guasto della guarnizione, garantendo al tempo stesso che la temperatura interna di ciascun contenitore raggiunga la letalità richiesta.

Il design di Wanying incorpora zone di spruzzatura controllate in modo indipendente (tipicamente 5-8 zone), ciascuna con pompe di ricircolo, scambiatori di calore e sensori di temperatura dedicati. Questa architettura zonale consente la regolazione fine della curva termica per adattarla alle caratteristiche specifiche di trasferimento del calore dei diversi materiali del contenitore e della viscosità del prodotto.

2 Perché scegliere Wanying?

3 Specifiche tecniche (Modello Standard – 5 Zone)

Perché i leader del settore scelgono Wanying: prestazioni oltre le specifiche

1 Frutto di decenni di esperienza nel trattamento termico

La pastorizzazione a tunnel non è un processo valido per tutti. Le dinamiche termiche che funzionano per un succo di mela limpido in una bottiglia di vetro da 330 ml sono fondamentalmente diverse da quelle richieste per una salsa viscosa di ostriche in un contenitore in PET da 500 ml, o per una salamoia di cagliata di fagioli fermentata ad alto contenuto di sale in un barattolo di ceramica. Il team di ingegneri di Wanying ha riscontrato e risolto queste variazioni in più di 85 installazioni di pastorizzatori dal 2010, servendo clienti nei settori dei succhi di frutta, dei latticini, dei condimenti e degli alimenti fermentati.

Questa profondità di esperienza significa che non forniamo semplicemente una macchina standard con un profilo di temperatura generico. Iniziamo invece ogni progetto con una fase di caratterizzazione del prodotto, in cui analizziamo:

· Il pH, la viscosità e il contenuto di solidi solubili del prodotto

· Il materiale del contenitore, lo spessore delle pareti e la conduttività termica

· La temperatura di riempimento a monte della linea di produzione e i requisiti di confezionamento a valle

· La pressione del vapore disponibile della struttura, la temperatura dell'acqua di raffreddamento e i vincoli di spazio sul pavimento

Solo dopo questa analisi proponiamo la configurazione della zona, la disposizione degli ugelli di spruzzatura e l'intervallo di velocità del trasportatore. Questo approccio consulenziale ha aiutato i clienti a evitare costosi aggiustamenti per tentativi ed errori dopo l'installazione, un punto critico comune con le apparecchiature standardizzate.

2 Ingegneria specializzata per categorie alimentari esigenti

Il nostro team tecnico comprende ingegneri della lavorazione alimentare che comprendono gli obiettivi microbiologici per diverse categorie di prodotti. Per esempio:

· Prodotti a basso contenuto di acido (latte, latte di soia, bevande all'avena): richiedono il raggiungimento di una riduzione di 5 log delle spore di Clostridium botulinum, richiedendo temperature interne di 85–95°C con tempo di permanenza preciso. I nostri pastorizzatori a tunnel sono dotati di zone di mantenimento estese e sensori di temperatura ridondanti per garantire questa letalità.

· Prodotti ad alto contenuto di acido (succhi di frutta, salse a base di aceto): mirare all'inattivazione di lieviti e muffe a 72–78°C, dove una pastorizzazione eccessiva può causare sapori di cotto. Progettiamo sezioni di mantenimento più corte con raffreddamento rapido per preservare la freschezza.

· Prodotti salati (cagliata di fagioli fermentati, verdure in salamoia): introducono rischi di corrosione e alterano la velocità di trasferimento del calore. Specifichiamo l'acciaio inossidabile duplex per i componenti di spruzzatura e regoliamo la dimensione delle gocce di spruzzo per garantire una distribuzione uniforme del calore attraverso lo strato di salamoia.

Oltre ai profili termici, affrontiamo le sfide pratiche della produzione:

· Prevenzione dei danni alle etichette: i nostri ugelli di spruzzatura sono angolati per evitare l'impatto diretto sulle etichette incollate o termoretraibili

· Evitando la deformazione del cappuccio: limitiamo la pressione di spruzzo nella prima zona di preriscaldamento per evitare l'accumulo di pressione interna

· Riduzione al minimo delle macchie d'acqua: la nostra zona di risciacquo finale utilizza acqua deionizzata con asciugatura a lama d'aria come componente aggiuntivo opzionale

3 Ingegneria supportata da partnership per componenti di alto livello

L'affidabilità di un pastorizzatore a tunnel dipende in larga misura dalla qualità dei suoi componenti di controllo, rilevamento e gestione dei fluidi. La politica di approvvigionamento di Wanying dà la preferenza a marchi globali affermati le cui prestazioni sono state verificate in anni di utilizzo sul campo. Le nostre specifiche standard includono:

· PLC Siemens e HMI – per un'elaborazione logica stabile e un'interfaccia operatore intuitiva

· Sensori di temperatura e interruttori di prossimità Omron: per letture termiche precise e senza deriva

· Pompe di ricircolo Grundfos – note per l'affidabilità nel servizio continuo e l'efficienza energetica

· Scambiatori di calore a piastre – costruiti secondo gli standard di progettazione Alfa Laval, con opzioni per la costruzione interamente saldata in applicazioni corrosive

· Ugelli di spruzzatura: realizzati in acciaio inossidabile 316L resistente all'usura, con dimensioni degli orifizi selezionati per zona per mantenere una copertura di spruzzatura ottimale

Questa strategia dei componenti garantisce che i nostri pastorizzatori mantengano la calibrazione e l'integrità meccanica per anni di funzionamento 24 ore su 24, 7 giorni su 7. Inoltre, poiché questi marchi dispongono di reti di distribuzione globali, i nostri clienti possono procurarsi i pezzi di ricambio localmente, riducendo i rischi di tempi di fermo e la dipendenza da un unico fornitore.

4 Prestazioni convalidate attraverso rigorosi test in fabbrica e in loco

La fiducia in un sistema di pastorizzazione deve essere guadagnata attraverso risultati dimostrabili, non solo tramite specifiche stampate. Wanying segue un protocollo di validazione in tre fasi per ogni pastorizzatore a tunnel:

Fase 1 – Test di distribuzione del calore in fabbrica:

Prima della spedizione, installiamo 16 sonde termocoppia lungo la larghezza del trasportatore a tre diverse altezze (fondo, centro e parte superiore del contenitore). La macchina funziona con contenitori pieni d'acqua alla normale velocità operativa e registriamo le variazioni di temperatura in tutte le zone. Criterio di accettazione: deviazione massima di ±0,5°C dal setpoint in qualsiasi posizione della sonda.

Fase 2 – Convalida batteriologica in loco:

Dopo l'installazione, collaboriamo con il team di controllo qualità per far passare il prodotto reale attraverso la macchina. Preleviamo campioni pre-pastorizzazione e post-pastorizzazione da più posizioni sul trasportatore e li inviamo a un laboratorio accreditato per il conteggio totale delle piastre e l'analisi di agenti patogeni specifici. Non consegniamo la macchina finché gli obiettivi di riduzione dei tronchi richiesti non vengono costantemente raggiunti.

Fase 3 – Monitoraggio delle prestazioni a lungo termine:

Dotiamo ogni macchina di un sistema di registrazione dati che registra le temperature della zona, la velocità del trasportatore e la pressione della pompa ogni 30 secondi. Questi dati possono essere esportati per la tracciabilità dei lotti e sono accessibili anche in remoto dai nostri tecnici dell'assistenza, che avvisano in modo proattivo delle tendenze che potrebbero indicare l'usura degli ugelli o l'imbrattamento dello scambiatore di calore.

Questo quadro di convalida offre ai nostri clienti prove documentate delle capacità della macchina, essenziali per i propri controlli normativi e le certificazioni di qualità dei clienti.

5 Un track record che parla da solo

La testimonianza più forte della nostra ingegneria proviene dai clienti che ritornano da noi per apparecchiature aggiuntive. Oltre il 40% dei nostri ordini di pastorizzatori a tunnel provengono da clienti esistenti che ampliano le loro linee o sostituiscono macchine più vecchie di altri marchi. Questi clienti abituali citano tre temi coerenti:

· Qualità costante del prodotto: le variazioni di sapore, colore e durata di conservazione da lotto a lotto sono state sostanzialmente ridotte

· Costi operativi inferiori: il nostro sistema di recupero del calore riduce in genere il consumo di vapore del 18–22% e i nostri ugelli di spruzzatura durevoli richiedono la sostituzione solo ogni 18–24 mesi (rispetto ai 6–12 mesi della concorrenza)

· Supporto post-vendita affidabile: i nostri ingegneri rispondono alle richieste di diagnostica remota entro 2 ore durante l'orario lavorativo e manteniamo un inventario strategico di pezzi di ricambio critici presso il nostro stabilimento di Hubei per una spedizione rapida

Siamo inoltre orgogliosi che molti dei nostri impianti di pastorizzazione siano stati presentati in casi di studio di settore pubblicati dalle associazioni cinesi di trasformazione alimentare, riflettendo il riconoscimento da parte del settore più ampio dei nostri contributi tecnici.

Componenti principali e garanzia di qualità

1 Sistema di spruzzatura di precisione

Il cuore del pastorizzatore a tunnel è la sua rete di distribuzione degli spray. Wanying utilizza ugelli a spirale a cono pieno disposti in schemi sovrapposti sfalsati per ottenere una copertura del 100% su tutta la larghezza del trasportatore. Gli ugelli sono realizzati in acciaio inossidabile resistente all'usura e sono facilmente rimovibili per la pulizia o la sostituzione.

Ogni zona ha:

· Pompa di ricircolo indipendente (Grundfos o equivalente)

· Scambiatore di calore a piastre (Alfa Laval o domestico di alta qualità) per una regolazione precisa della temperatura

· Valvole di scarico automatico che si aprono quando la macchina si ferma per evitare il surriscaldamento dei prodotti fissi

· Flussometri per monitorare il volume di spruzzatura per zona, avvisando gli operatori di potenziali intasamenti

2 Sistema di trasporto

Il trasportatore è costruito con:

· Nastro modulare in plastica rinforzata (o rete metallica in acciaio inox per contenitori più pesanti)

· Binari guida a basso attrito per evitare il ribaltamento delle bottiglie

· Pignoni di trasmissione positivi con design anti-gioco per un controllo accurato della velocità

· Spray lava nastri durante la corsa di ritorno per mantenere pulita la parte inferiore

3 Controllo e Monitoraggio

Il PLC Siemens con HMI da 7 pollici fornisce:

· Visualizzazione in tempo reale del setpoint e della temperatura effettiva di ciascuna zona

· Grafici di andamento storico per i controlli di qualità

· Registri allarmi con guide diagnostiche per la risoluzione dei problemi

· Gestione ricette protetta da password per un massimo di 30 prodotti diversi

Gli aggiornamenti opzionali includono:

· Stampante termica per report batch

· Accesso remoto tramite modem 4G per consentire ai nostri tecnici dell'assistenza di eseguire la diagnostica

· Modulo di monitoraggio energetico per monitorare il consumo di vapore ed elettricità per turno

Vantaggi operativi – Oltre la semplice pastorizzazione

1 Efficienza energetica attraverso la progettazione intelligente

Il pastorizzatore a tunnel Wanying recupera il calore di scarto dalle zone di raffreddamento e lo reindirizza alle zone di preriscaldamento utilizzando un sistema di circolazione dell'acqua in controcorrente. Ciò riduce la richiesta di vapore fresco del 18–22% rispetto ai modelli convenzionali. Inoltre, l'acqua spruzzata viene continuamente filtrata e riutilizzata, riducendo il consumo di acqua di circa il 40%.

2 Perdita di prodotto ridotta

Le caratteristiche di gestione delicata includono:

· Sincronizzazione dell'alimentazione con la riempitrice a monte per evitare la collisione delle bottiglie

· Zone di accelerazione graduate che si adattano al movimento del prodotto

· Vaschette raccogligocce sotto ciascuna zona che catturano la condensa e la restituiscono al sistema, prevenendo macchie d'acqua sui contenitori

3 Manutenzione semplificata

Funzionalità di facile manutenzione:

· Porte di accesso incernierate con finestre su ciascuna zona

· Collegamenti degli ugelli a sgancio rapido per la pulizia

· Fondo del serbatoio inclinato con porte di scarico centrali per facilitare le operazioni CIP (Clean-in-Place).

· Alloggiamenti dei cuscinetti con ingrassatori estesi all'esterno della macchina

Casi d'uso nel mondo reale: diverse applicazioni

Caso d'uso 2 – Stabilimento di salsa di soia e aceto nel Guangdong Questo produttore di condimenti produce salsa di soia scura e aceto invecchiato in bottiglie di vetro da 500 ml. Il loro precedente metodo di pastorizzazione prevedeva un serbatoio con bagno di acqua calda con un controllo incoerente della temperatura, che portava a variazioni di sapore e occasionali esplosioni di bottiglie.

Soluzione in declino:

· Installato un pastorizzatore a tunnel a 6 zone (Preriscaldamento 55°C → 65°C → 78°C → 82°C → 75°C → 45°C)

· Velocità del trasportatore configurata per un tempo di permanenza totale di 18 minuti

· Aggiunti sensori di pH per monitorare l'acidità dell'acqua di processo (l'aceto può corrodere gli ugelli standard; abbiamo utilizzato acciaio inossidabile 316L resistente agli acidi)

Risultati:

· Il punteggio di consistenza del sapore (per pannello sensoriale) è migliorato da 75 a 91 su 100

· Incidenti di esplosione di bottiglie: zero in 6 mesi

· La capacità produttiva è aumentata da 8.000 a 15.000 bottiglie per turno senza aggiungere spazio

· La macchina è stata completamente integrata con l'etichettatrice e la stampante a getto d'inchiostro esistenti, creando una linea senza interruzioni

Caso d'uso 3 – Azienda di acqua di cocco e bevande a base vegetale di Hainan Un produttore di acqua di cocco pura e latte d'avena necessitava di una pastorizzazione che non cuocesse né alterasse il gusto fresco dei suoi prodotti. Avevano provato i sistemi UHT ma li avevano trovati troppo aggressivi per le delicate proteine ​​dell'acqua di cocco.

Soluzione in declino:

· Pastorizzatore a 8 zone progettato su misura con una curva di temperatura più piatta:

o Preriscaldamento 1: 42°C, Preriscaldamento 2: 52°C, Preriscaldamento 3: 62°C, Mantenimento: 72°C (esteso), Raffreddamento 1: 60°C, Raffreddamento 2: 48°C, Raffreddamento 3: 35°C, Risciacquo finale: 25°C

· Utilizzo di acqua nebulizzata deossigenata per ridurre la degradazione ossidativa dei composti aromatici

· Sensori di ossigeno installati nel sistema di monitoraggio dello spazio di testa

Risultato:

· Conteggio totale delle piastre ridotto da >1.000 CFU/ml a <10 CFU/ml (in conformità agli standard di esportazione)

· Durata del prodotto estesa da 90 a 180 giorni senza conservanti

· Il cliente ora esporta nei mercati del Sud-Est asiatico e del Medio Oriente con report completi di tracciabilità per ciascun lotto

· Ritorno sull'investimento ottenuto in 14 mesi

Caso d'uso 4 – Processore di salamoia per cagliata di fagioli fermentati (tofu) nel Sichuan La cagliata di fagioli fermentati confezionata in barattoli di vetro riempiti di salamoia ha rappresentato una sfida unica: la salamoia ha un alto contenuto di sale (8–12%) e un basso pH (4,2–4,5), che è corrosivo per l'acciaio inossidabile standard e influisce sulla velocità di trasferimento del calore.

Soluzione in declino:

· Barre di spruzzatura e scambiatori di calore in acciaio inossidabile super duplex (2205) per resistere alla corrosione

· Zona di preriscaldamento estesa per aumentare gradualmente la temperatura della salamoia, impedendo la separazione del grasso dalla cagliata di tofu

· Temperatura di pastorizzazione più bassa (76°C) con sosta più lunga (25 minuti) per preservare la caratteristica consistenza morbida

Risultati:

· Nessuna corrosione osservata nel sistema di spruzzatura dopo 18 mesi (gli ugelli in precedenza venivano sostituiti ogni 6 mesi)

· Conservazione della texture valutata "eccellente" dal team di controllo qualità

· Tempi di inattività per la pulizia ridotti da 4 ore/settimana a 1,5 ore/settimana grazie al miglioramento della progettazione CIP

Domande frequenti (FAQ)

D1: In che modo il pastorizzatore a tunnel Wanying gestisce contenitori di diverse dimensioni e materiali senza richiedere importanti riconfigurazioni?

R: Il nostro pastorizzatore a tunnel è progettato con binari di guida regolabili e spaziatura modulare delle barre di spruzzatura per adattarsi a un'ampia gamma di altezze di contenitori (50–350 mm) e diametri (30–150 mm). Per differenze materiali:

· Bottiglie di vetro: riduciamo la pressione di spruzzo ed estendiamo le zone di preriscaldamento per prevenire shock termici.

· Bottiglie in PET: limitiamo la temperatura dell'acqua al di sotto di 85°C per evitare la deformazione della bottiglia e utilizziamo una pressione di spruzzo più bassa.

· Lattine: aumentiamo la pressione di spruzzo e utilizziamo portate più elevate per garantire la penetrazione del calore.

· Buste: aggiungiamo una piattaforma di supporto e riduciamo la velocità del trasportatore per evitare spostamenti.

Il cambio tra famiglie di contenitori richiede circa 30–45 minuti ed è guidato dal sistema di ricette HMI. Per cambi formato frequenti, offriamo piastre ugelli a rilascio rapido opzionali e morsetti per binari di guida che riducono il cambio formato a meno di 20 minuti.

Q2: Qual è il periodo di ammortamento tipico per un pastorizzatore a tunnel Wanying rispetto alla pastorizzazione batch?

R: Per la maggior parte dei produttori di medie dimensioni (8.000-20.000 bottiglie per turno), il periodo di ammortamento varia da 12 a 24 mesi, determinato da quattro fattori:

· Risparmio di manodopera: il tunnel continuo richiede 1 operatore rispetto a 3–4 operatori per i sistemi batch.

· Riduzione energetica: il recupero di calore in controcorrente consente di risparmiare il 18–22% sulla bolletta del vapore.

· Miglioramento della resa del prodotto: rotture, deterioramenti e rilavorazioni ridotti possono far risparmiare dal 2 al 5% del volume di produzione.

· Efficienza dello spazio a pavimento: il nostro tunnel occupa circa la metà dell'ingombro di una sala di pastorizzazione batch con più serbatoi.

Forniamo un calcolatore del ROI personalizzato durante la fase di preventivo, utilizzando i dati di produzione effettivi e i costi delle utenze locali.

Q3: Che tipo di formazione e supporto tecnico possiamo aspettarci dopo l'acquisto?

R: In qualità di fornitore diretto della nostra sede centrale in Cina, offriamo un pacchetto di supporto completo:

· Installazione e messa in servizio in loco (3–5 giorni) guidate dai nostri ingegneri di processo senior, inclusa la convalida completa della distribuzione del calore.

· Formazione dell'operatore e della manutenzione (2 giorni) riguardante l'avvio/spegnimento quotidiano, le procedure CIP, la risoluzione dei problemi relativi agli allarmi comuni e i protocolli di arresto di emergenza.

· Monitoraggio remoto: dotiamo ogni macchina di un gateway abilitato 4G, consentendo al nostro team di accedere (con il tuo permesso) per aggiornamenti software e diagnostica.

· Kit di parti di ricambio incluso in ogni macchina: contenente ugelli di ricambio, guarnizioni, sensori e cinghie di trasmissione per coprire i primi 12 mesi.

· Visita di assistenza annuale: i nostri ingegneri possono ispezionare, calibrare e consigliare aggiornamenti man mano che le vostre esigenze di produzione evolvono.

Tutti i materiali formativi sono forniti sia in inglese che in cinese, con videoguide accessibili tramite codici QR sui pannelli della macchina.

7. Perché scegliere Wanying come partner per la pastorizzazione?

Conclusione: pastorizzazione di precisione per l'industria alimentare moderna

Il pastorizzatore a tunnel Wanying rappresenta molto più di una semplice macchina per il trattamento termico: è un sistema di garanzia del processo che tutela la sicurezza, la qualità sensoriale e la durata di conservazione del prodotto, ottimizzando al tempo stesso i costi operativi. Combinando un preciso controllo zonale della temperatura, un recupero di calore a risparmio energetico e una robusta struttura igienica, forniamo una soluzione di pastorizzazione che si adatta alle diverse esigenze dei produttori di alimenti liquidi.

Il nostro impegno per il miglioramento continuo, guidato dai dati sul campo di ogni installazione, garantisce che ogni generazione del nostro pastorizzatore a tunnel incorpori i più recenti progressi nell'ingegneria termica e nell'automazione. Che tu gestisca un'attività artigianale a turno singolo o una struttura industriale aperta 24 ore su 24, 7 giorni su 7, Wanying fornisce la competenza, il servizio e l'affidabilità per mantenere i tuoi prodotti al sicuro e la tua produzione senza intoppi.
