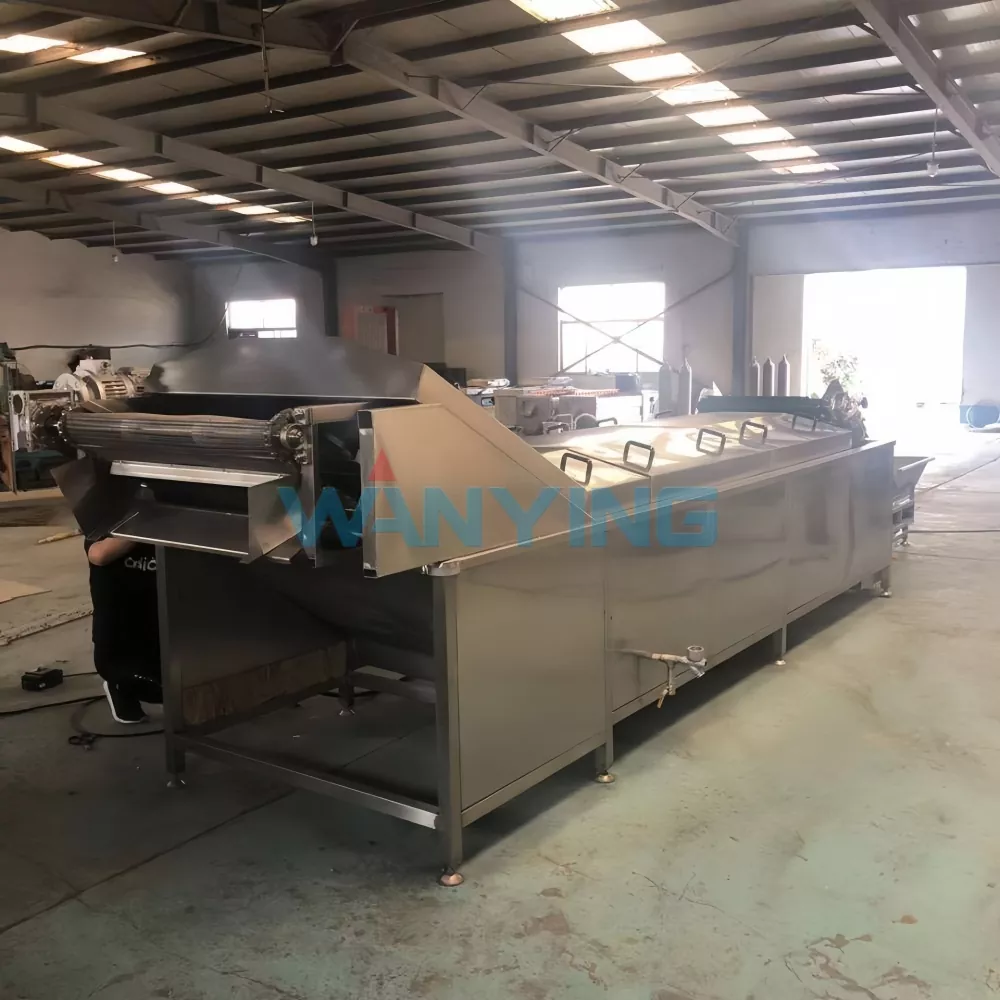

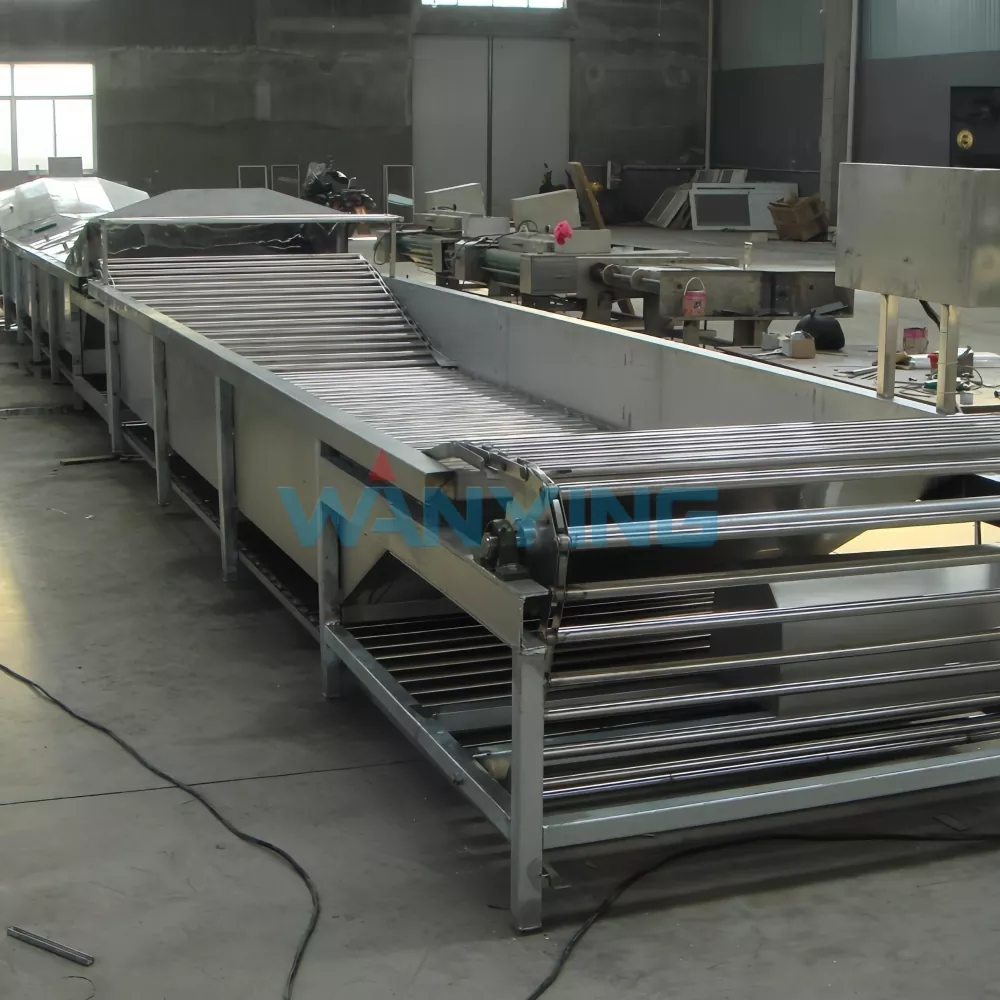

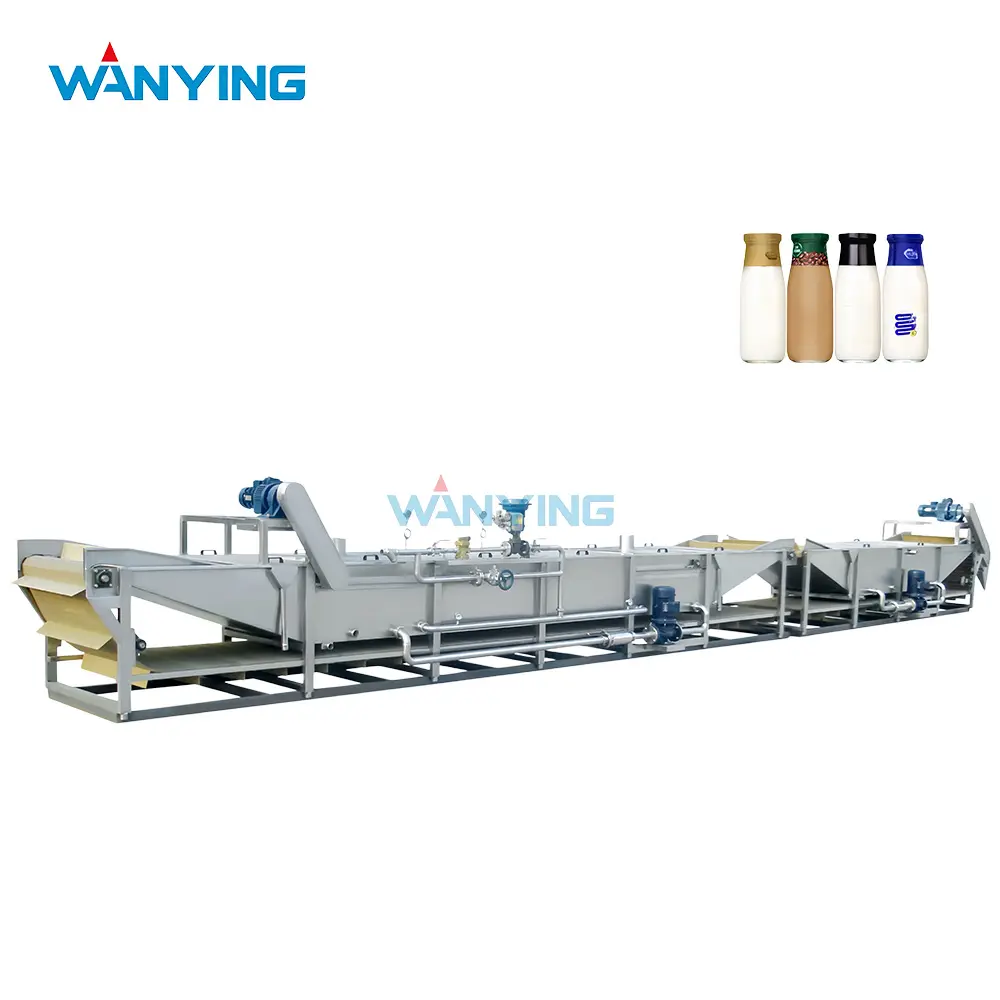

Pastorizzatore a bagnomaria

Questo design è particolarmente efficace per salse dense, barattoli di cagliata di fagioli fermentati, condimenti in bottiglie di vetro pesanti e frutta o verdura in scatola in cui la densità del prodotto o la geometria del contenitore rendono imprevedibile la copertura dello spray. Progettato con un trasportatore a catena continuo che trasporta delicatamente i contenitori attraverso bagni sequenziali di riscaldamento, mantenimento e raffreddamento, il pastorizzatore a bagno d'acqua Wanying fornisce unità di pastorizzazione (PU) precise con richieste di manutenzione minime. La sua struttura robusta, il ricircolo dell'acqua ad alta efficienza energetica e il sistema di controllo intuitivo lo hanno reso una scelta pratica per i produttori di medie dimensioni che cercano una sicurezza alimentare affidabile senza sovraccaricare le proprie linee di trattamento termico.

Panoramica del prodotto: tecnologia di immersione per prodotti esigenti

1 Che cos'è un pastorizzatore a bagnomaria?

Un pastorizzatore a bagnomaria funziona secondo un principio semplice ma molto efficace: i contenitori riempiti e sigillati vengono convogliati attraverso una serie di serbatoi pieni d'acqua mantenuti a temperature progressivamente crescenti, mantenuti alla temperatura di pastorizzazione per una durata controllata, quindi gradualmente raffreddati attraverso bagni successivi. L'intero contenitore, compreso il fondo, le pareti laterali e il collo, è completamente immerso nell'acqua, il che fornisce un trasferimento di calore superiore rispetto ai sistemi a spruzzo, soprattutto per prodotti ad alta viscosità o contenitori con superfici irregolari. Le caratteristiche del sistema Wanying:

· Molteplici sezioni del bagno indipendenti (tipicamente 4-7 vasche), ciascuna con il proprio riscaldamento, circolazione e controllo della temperatura

· Trasportatore a catena sommersa con barre portanti regolabili per accogliere contenitori di diverse altezze e diametri

· Barriere di troppopieno e ricircolo dell'acqua per mantenere livelli dell'acqua costanti e stabilità termica

· Controllo automatico del livello per compensare lo spostamento del contenitore e le perdite per evaporazione

· Sezione di raffreddamento integrata che riduce gradualmente la temperatura del prodotto per prevenire la formazione di condensa e danni alle etichette

2 Perché sceglierci?

3 Specifiche Tecniche (Modello Standard 5 Bagni)

Eccellenza ingegneristica: progettata per le realtà produttive del mondo reale

1 esperienza che anticipa le sfide

La pastorizzazione a bagnomaria viene spesso scelta proprio perché i sistemi a spruzzo non sono riusciti a fornire risultati coerenti. Nel corso degli anni trascorsi a progettare questi sistemi, Wanying ha identificato e risolto diversi punti critici operativi ricorrenti:

· Stratificazione della temperatura – senza un'adeguata circolazione, l'acqua calda sale e l'acqua fredda scende, creando gradienti di temperatura verticali. La nostra soluzione: getti di circolazione sommersi a più profondità, azionati da pompe dedicate che garantiscono che la temperatura del bagno vari di meno di 0,3°C dall'alto verso il basso.

· Galleggiamento del contenitore: i contenitori più leggeri (bottiglie di plastica, alcune buste) tendono a galleggiare, interrompendo il funzionamento del trasportatore e provocando inceppamenti. Le nostre barre di trasporto includono binari di fissaggio delicati che mantengono tutti i contenitori completamente sommersi senza schiacciarli.

· Accumulo di contaminazione dell'acqua: mentre i prodotti viaggiano attraverso la vasca, piccole perdite o residui possono degradare la qualità dell'acqua. Il nostro sistema comprende la filtrazione continua con controlavaggio automatico, oltre a uno stramazzo di scrematura che rimuove oli e detriti galleggianti.

· Lavaggio delle etichette: l'immersione in acqua calda può allentare la colla sulle etichette di carta. Offriamo additivi opzionali per la protezione delle etichette per il primo bagno di riscaldamento e consigliamo di testare preventivamente le etichette con i nostri clienti prima della produzione completa.

2 Profili termici su misura per diverse categorie di prodotti

Prodotti diversi richiedono strategie di pastorizzazione diverse e il team di ingegneri di Wanying personalizza di conseguenza la configurazione del bagno:

Categoria 1: salse e paste ad alta viscosità

Prodotti come concentrato di pomodoro, burro di arachidi, crema spalmabile al cioccolato e salsa di ostriche hanno uno scarso trasferimento di calore convettivo. Per questi, noi:

· Estendere la lunghezza del bagno di mantenimento per aumentare il tempo di permanenza del 30–40%

· Utilizzare una temperatura dell'acqua più elevata (fino a 95°C) per superare la resistenza termica interna

· Installare pompe di circolazione aggiuntive per massimizzare il movimento dell'acqua attorno ai contenitori

Risultato: la temperatura interna raggiunge l'obiettivo entro l'80% del tempo di permanenza, garantendo un'adeguata PU senza cuocere eccessivamente lo strato superficiale

Categoria 2: Cagliata di fagioli fermentata in salamoia

La combinazione di alto contenuto di sale, consistenza fragile del tofu e vasetti di vetro pesanti presenta sfide uniche:

· Usiamo una rampa di temperatura più dolce (velocità di riscaldamento ≤3°C al minuto) per prevenire stress termico sui vasetti

· L'acciaio inossidabile super duplex (2205) viene utilizzato per i rivestimenti delle vasche da bagno per resistere alla corrosione da cloruri

· Il bagno di raffreddamento è prolungato per evitare bruschi abbassamenti di temperatura che possono causare intorbidimento della salamoia

Risultato: la consistenza del prodotto rimane intatta; la chiarezza della salamoia viene mantenuta per un aspetto visivo

Categoria 3: frutta e verdura in scatola

Le lattine di metallo rispondono rapidamente al riscaldamento a bagnomaria ma richiedono un raffreddamento accurato per evitare deformazioni:

· La nostra temperatura di mantenimento è mantenuta a 88–92°C per 15–25 minuti a seconda delle dimensioni della lattina

· I bagni di raffreddamento sono graduati (85°C → 70°C → 55°C → 40°C) per evitare la formazione di vuoto interno che può deformare le estremità delle lattine

· La velocità del trasportatore è coordinata con la velocità di riempimento della lattina per mantenere un tempo di immersione costante per lattina

Categoria 4: Bevande in bottiglie di vetro pesanti

Per bottiglie di vetro di succo o tè freddo da 1 litro+:

· Il preriscaldamento inizia ad una temperatura più bassa (45°C) per evitare shock termici

· Aggiungiamo un sesto bagno (Preriscaldamento 1 e Preriscaldamento 2) per creare un gradiente di temperatura più dolce

· Le barre di trasporto sono imbottite in silicone alimentare per ammortizzare le bottiglie pesanti

3 Qualità dei componenti: la spina dorsale dell'affidabilità

Un pastorizzatore a bagnomaria funziona in un ambiente difficile: umidità costante, cicli termici e, per alcuni prodotti, condizioni corrosive. La selezione dei componenti di Wanying riflette questa realtà:

Il nostro status di produttori ci consente di mantenere un controllo di qualità diretto su ogni fase di fabbricazione, dal taglio laser dei pannelli della vasca alla saldatura e ai test di pressione, garantendo che l'assemblaggio finale soddisfi il nostro standard interno di zero perdite prima che qualsiasi macchina lasci l'officina.

4 Convalida delle prestazioni sul campo

Mentre i test di fabbrica confermano l'integrità meccanica, il vero test avviene nelle condizioni di produzione. Il protocollo di messa in servizio di Wanying include:

Mappatura termica sotto carico effettivo:

Collochiamo 24 termocoppie per la registrazione dei dati all'interno di contenitori distribuiti lungo la larghezza e l'altezza del trasportatore. Questi registrano la temperatura durante l'intera sequenza del bagno. I dati vengono analizzati per confermare che:

· Ogni contenitore raggiunge la temperatura target di pastorizzazione

· La variazione tra il contenitore più caldo e quello più freddo non supera 1,2°C all'uscita del bagno di mantenimento

· La velocità di raffreddamento non supera i 2,5°C al minuto per evitare shock termici

Convalida del ciclo di produzione:

Con il vostro prodotto, eseguiamo un intero turno di produzione, prelevando campioni a intervalli di 15 minuti. Questi sono testati per:

· Conteggio totale delle piastre (TPC) e agenti patogeni specifici (secondo lo standard del prodotto)

· Brix, pH, viscosità e colore (parametri sensoriali)

· Integrità della tenuta (test di coppia per chiusure, controllo del vuoto per lattine)

Formazione e passaggio di consegne degli operatori:

Non ci fermeremo finché il tuo team non sarà in grado di utilizzare con sicurezza il sistema, eseguire la manutenzione di routine e risolvere i problemi degli allarmi comuni. La nostra formazione prevede esercitazioni pratiche con:

· Procedure giornaliere di avvio e spegnimento

· Regolazioni del setpoint della temperatura del bagno

· Variazioni della velocità del trasportatore al variare del formato del prodotto

· Pulizia e sanificazione interni bagno

· Protocolli di arresto di emergenza e di risposta in caso di interruzione dell'alimentazione

Principali vantaggi operativi

1 Uniformità termica senza pari

La completa immersione dei contenitori in acqua garantisce coefficienti di scambio termico 2–3 volte superiori rispetto ai sistemi a spruzzo. Ciò significa:

· Tempi di attesa più brevi per lo stesso livello di PU, aumentando la produttività della linea

· Migliore penetrazione del calore per contenitori di grande diametro o con pareti spesse

· Qualità del prodotto costante anche quando la temperatura di alimentazione varia (ad esempio, avvio mattutino rispetto allo stato stazionario pomeridiano)

2 Minore complessità operativa

Senza ugelli spruzzatori, non vi è alcun rischio di intasamento dovuto a particelle, calcare o residui di prodotto. Le uniche attività di pulizia ordinaria sono:

· Scrematura della superficie dell'acqua per rilevare detriti galleggianti (giornaliera)

· Drenaggio e rifornimento dell'acqua del bagno (settimanale, a seconda del carico del prodotto)

· Ispezione della tensione della catena del trasportatore e delle condizioni della barra portante (mensile)

Questa semplicità si traduce direttamente in minori tempi di inattività e minori costi di manodopera per la manutenzione.

3 Flessibilità per la produzione mista

Se la tua linea utilizza più tipi di contenitori in turni diversi, il pastorizzatore a bagnomaria non richiede modifiche dell'hardware: è sufficiente regolare la velocità del trasportatore tramite l'HMI per modificare il tempo di sosta. Le barre portanti sono progettate con spaziatura regolabile per accogliere contenitori di diametro compreso tra 40 mm e 150 mm senza parti di ricambio.

Prestazioni nel mondo reale: casi di studio dal campo

Caso studio 1 – Lavorazione del concentrato di pomodoro nello Xinjiang

Questo cliente produce concentrato di pomodoro concentrato (28°Brix) in lattine di metallo da 3 kg per l'esportazione verso i mercati europei. Il pastorizzatore a tunnel di spruzzatura esistente non riusciva a raggiungere una temperatura interna costante a causa dell'elevata viscosità della pasta, con conseguenti tassi di deterioramento del 2–3% e occasionali rifiuti da parte dei clienti. Soluzione Wanying:

· Pastorizzatore dell'acqua a 6 bagni con sezione di mantenimento estesa (22 minuti a 92°C)

· Pompe di circolazione ad alto flusso per massimizzare il movimento dell'acqua intorno alle lattine

· Monitoraggio automatizzato del pH e dosaggio delle sostanze caustiche per mantenere neutra l'acqua del bagno e prevenire la corrosione delle lattine

Risultati dopo 8 mesi:

· Il tasso di deterioramento è sceso dal 2,8% allo 0,2%

· Possibilità di eliminare le deformazioni grazie al gradiente di raffreddamento ottimizzato

· Rifiuti di esportazione: zero dall'installazione

· Consumo di vapore: ridotto del 15% grazie all'isolamento della vasca e al recupero di calore in controcorrente

Ulteriore vantaggio: la velocità di riscaldamento più lenta ha migliorato la ritenzione del colore della pasta, facendo guadagnare al cliente un prezzo premium dal suo acquirente europeo

Caso di studio 2 – Produttore artigianale di cagliata di fagioli fermentata a Guizhou

Un'azienda a conduzione familiare che produce cagliata di fagioli fermentata di alta qualità in vasi tradizionali in ceramica aveva bisogno di aumentare la produzione preservando la consistenza e il sapore caratteristici del prodotto. Il loro processo di pastorizzazione manuale in lotti era ad alta intensità di manodopera e produceva risultati incoerenti sulla durata di conservazione. Soluzione incerta:

· Pastorizzatore dell'acqua a 5 vasche con rivestimenti vasca in acciaio inox super duplex

· Profilo di temperatura delicato: 50°C → 62°C → 76°C (mantenimento, 18 min) → 68°C → 45°C

· Barre di trasporto speciali con inserti gommati per evitare il contatto e la scheggiatura tra vaso e vaso

· Filtrazione continua per rimuovere le gocce di salamoia che potrebbero intorbidire l'acqua

Risultato:

· Capacità produttiva aumentata da 2.000 vasetti/giorno a 6.000 vasetti/giorno con la stessa manodopera

· Periodo di validità esteso da 6 mesi a 12 mesi senza conservanti

· La consistenza del prodotto è stata valutata come "identica a quella realizzata a mano" da una commissione di esperti ciechi

Il proprietario ha attribuito al riscaldamento uniforme il merito di aver eliminato il "bordo troppo cotto" che si era verificato durante la lavorazione batch

Dopo 14 mesi, il cliente ha ordinato una seconda unità per la sua nuova struttura

Caso di studio 3 – Produttore di crema di cocco in scatola ad Hainan

La crema di cocco (65% di contenuto di grassi) ha proprietà termiche impegnative: il grasso può separarsi se surriscaldato e il prodotto tende a scurirsi se pastorizzato in modo troppo aggressivo. Il sistema esistente del cliente non poteva ottenere in modo affidabile la sterilità commerciale senza perdita di qualità. Soluzione in sospeso:

· Configurazione a 7 bagni con preriscaldamento molto graduale (42°C → 50°C → 58°C → 67°C → 76°C mantenimento → 65°C → 50°C → 35°C)

· Temperatura di mantenimento più bassa (76°C) con permanenza più lunga (35 minuti) per ottenere l'unità PU richiesta senza separazione del grasso

· Coperta di azoto sopra il bagno di mantenimento per ridurre l'esposizione all'ossigeno e prevenire l'ossidazione

Risultati:

· Nessuna separazione dei grassi osservata in nessun campione post-pastorizzazione

· Il colore del prodotto (valore L) è rimasto entro il 2% delle misurazioni pre-pastorizzazione

· La durata di conservazione ha superato i 24 mesi secondo test di stabilità indipendenti

Il cliente ora esporta in Giappone e Corea del Sud, dove gli standard di qualità sono eccezionalmente severi

Periodo di recupero dell'investimento: 11 mesi, grazie alla riduzione dei lotti rifiutati e ai prezzi premium per i prodotti dal "colore naturale".

Caso di studio 4 – Fabbrica di verdure in salamoia nel Sichuan

La senape sottaceto e i peperoncini sono confezionati in salamoia in barattoli di vetro pesanti. L'elevato contenuto di sale e acido li rende corrosivi per i materiali standard e l'elevato carico di particolato nella salamoia può sporcare gli ugelli di spruzzatura, rendendo impraticabile la pastorizzazione a spruzzo. Soluzione alternativa:

· Pastorizzatore dell'acqua a 4 bagni (sistema più breve a causa del basso pH del prodotto, che richiede PU inferiore)

· Tutte le parti a contatto con il fluido in acciaio inossidabile duplex 2205

· Filtrazione da 100 micron con controlavaggio automatico per rimuovere i residui vegetali

· Trasportatore a bassa velocità per evitare il ribaltamento dei barattoli (i barattoli di sottaceti hanno fondi non uniformi)

Metriche delle prestazioni (un anno):

· Zero guasti legati alla corrosione nel pastorizzatore

· Nessun problema di intasamento degli ugelli (non ce ne sono: un altro vantaggio rispetto ai sistemi a spruzzo)

· La sicurezza del prodotto ha costantemente superato tutte le ispezioni normative

Il sistema è operativo 6 giorni alla settimana, su due turni al giorno, con un tempo di inattività medio di sole 1,2 ore al mese

Linee guida operative e integrazione

1 Preparazione del prodotto per la pastorizzazione a bagnomaria

Per ottenere risultati ottimali, assicurati di:

· I contenitori siano adeguatamente sigillati: l'ingresso di acqua durante l'immersione può costituire un pericolo per la sicurezza; si consiglia un test di tenuta a pressione positiva prima dell'alimentazione del pastorizzatore

· Nessuna etichetta esterna con adesivo idrosolubile: possiamo consigliare tipi di etichette che resistono all'immersione oppure possiamo trasferire l'etichettatura alla post-pastorizzazione

· Livelli di riempimento uniformi: i contenitori troppo pieni possono espandersi e perdere; i contenitori non riempiti correttamente possono galleggiare; forniamo linee guida sul livello di riempimento

2 Integrazione con apparecchiature a monte e a valle

Il pastorizzatore a bagnomaria è progettato per un'integrazione perfetta nella linea:

· Alimentazione: si sincronizza con lo scarico del riempitivo tramite un'interfaccia di adattamento della velocità del trasportatore

· Uscita: consegna i contenitori a temperatura controllata per il caricamento diretto sulla linea di etichettatura, fascettatura o confezionamento di scatole

· Comunicazione PLC: supporta Modbus, Profibus o Ethernet/IP per il controllo di linea centralizzato

3 Gestione della qualità dell'acqua

L'acqua del bagno di pastorizzazione deve essere mantenuta sia per la sicurezza alimentare che per la longevità dell'attrezzatura:

· Durezza totale: ≤200 ppm (per evitare incrostazioni sugli scambiatori di calore e sulle superfici dei contenitori)

· pH: 6,0–8,0 (l'intervallo neutro riduce al minimo la corrosione e l'interazione con il contenitore)

· Residuo di cloro: ≤0,5 ppm (per evitare la vaiolatura dell'acciaio inossidabile)

Includiamo una guida con raccomandazioni sul trattamento dell'acqua e possiamo reperire apparecchiature di filtrazione e dosaggio di prodotti chimici adeguate come parte del pacchetto.

Domande frequenti (FAQ)

Q1: Qual è il vantaggio principale di un pastorizzatore a bagnomaria rispetto a un pastorizzatore a tunnel di nebulizzazione e quando dovrei sceglierne uno rispetto all'altro?

R: La differenza fondamentale sta nel meccanismo di trasferimento del calore. Un bagnomaria immerge completamente i contenitori, garantendo un contatto a 360° con l'acqua, ideale per:

· Prodotti ad alta viscosità (salse, paste, creme) dove la penetrazione del calore è lenta e irregolare con lo spruzzo

· Contenitori grandi o dalla forma strana (barattoli di vetro da 1,5 litri+, cocci di ceramica, barattoli ovali) che i sistemi di spruzzatura potrebbero non coprire completamente

· Prodotti soggetti a danni alle etichette: l'immersione è più delicata sulle etichette rispetto allo spruzzo ad alta pressione

· Impianti con acqua dura: i sistemi a bagno non sono influenzati dalle incrostazioni degli ugelli spruzzatori

Un tunnel di spruzzatura è generalmente preferito per le linee ad alta velocità con contenitori piccoli e uniformi (bottiglie per bevande standard, lattine da 330 ml) dove lo spazio è limitato e il consumo di vapore deve essere ridotto al minimo. I bagni d'acqua occupano più spazio sul pavimento e hanno un'inerzia termica più elevata, ma offrono un'uniformità superiore e una minore manutenzione. A Wanying, consigliamo il design del bagno d'acqua quando il prodotto non supera costantemente il controllo qualità della pastorizzazione a spruzzo o quando si dà priorità all'affidabilità e alla semplicità rispetto alla massima velocità della linea.

Q2: Come si previene la rottura del contenitore durante l'immersione, in particolare per le bottiglie di vetro?

R: La rottura del vetro in un pastorizzatore a bagnomaria è generalmente causata da uno dei tre fattori: shock termico, impatto meccanico o aumento della pressione interna. Ci rivolgiamo a ciascuno:

· Shock termico: i nostri bagni di preriscaldamento aumentano gradualmente la temperatura (2–4°C al minuto) per eliminare l'improvvisa espansione. Il ΔT tra bagni successivi non supera mai i 15°C.

· Impatto meccanico – il trasportatore sommerso utilizza una catena modulare in plastica con barre portanti lisce imbottite con strisce di silicone. Includiamo anche guide laterali che mantengono le bottiglie centrate e impediscono che si urtino l'una contro l'altra.

· Aumento della pressione: la temperatura del bagno di mantenimento è controllata per evitare l'ebollizione della fase liquida del prodotto; per le bevande gassate riduciamo la temperatura di mantenimento e aumentiamo invece il tempo di permanenza.

Il nostro track record: su tutti i pastorizzatori a bagnomaria installati, il tasso medio di rottura è dello 0,3–0,5%, paragonabile o migliore delle prestazioni del tunnel di spruzzatura per gli stessi tipi di contenitori.

Q3: Quale servizio post-vendita e supporto per i pezzi di ricambio fornisce Wanying per questa apparecchiatura?

A: Wanying opera come fornitore di servizi completi con un team post-vendita dedicato. Il nostro supporto include:

· Messa in servizio e formazione: i nostri ingegneri rimangono sul posto per 3-5 giorni per completare l'installazione, eseguire test di convalida e formare gli operatori. Forniamo manuali completi, guide video e diagrammi di flusso per la risoluzione dei problemi.

· Supporto diagnostico remoto: ogni macchina è dotata di funzionalità di accesso remoto. Con la tua autorizzazione, i nostri ingegneri possono accedere al PLC per controllare la cronologia degli allarmi, regolare i parametri o guidare il tuo team nella ricerca dei guasti. Tempo di risposta: entro 2 ore durante l'orario lavorativo, 8 ore fuori orario.

· Inventario dei pezzi di ricambio: nel nostro stabilimento in Cina manteniamo uno stock di parti soggette a usura critiche, inclusi segmenti di catene di trasporto, sensori di temperatura, guarnizioni di pompe e guarnizioni di scambiatori di calore. Le parti di routine vengono spedite entro 24 ore; parti personalizzate entro 7-10 giorni.

· Contratti di manutenzione preventiva: per i clienti che cercano il massimo tempo di attività, offriamo visite di servizio annuali durante le quali eseguiamo ispezioni complete, calibrazione e sostituzione dei componenti secondo programma. Questi contratti includono anche supporto tecnico prioritario e prezzi scontati per i pezzi di ricambio.

· Copertura della garanzia – 24 mesi su telaio strutturale e rivestimenti vasca, 12 mesi su componenti elettrici e meccanici. Sosteniamo la nostra lavorazione con un processo di reclamo semplice.

Perché Wanying si distingue nel mercato della pastorizzazione

Conclusione: trattamento termico pratico per prodotti esigenti

Il pastorizzatore a bagno d'acqua Wanying offre una soluzione semplice, affidabile e altamente efficace per i produttori alimentari che necessitano di risultati di pastorizzazione coerenti con tipi di prodotti impegnativi. Facendo affidamento sull'immersione anziché sullo spruzzo, elimina i comuni punti di guasto quali ostruzione degli ugelli, copertura irregolare e penetrazione del calore insufficiente che affliggono i sistemi alternativi. La sua struttura robusta, la profilazione termica flessibile e il design attento al consumo energetico lo rendono un cavallo di battaglia affidabile per operazioni su media e larga scala che producono salse, prodotti fermentati, prodotti in scatola e bevande in contenitori non standard. Con decenni di esperienza sul campo, un impegno per la convalida trasparente e una mentalità di servizio globale, Wanying garantisce che il vostro investimento nel trattamento termico sia protetto da più di una semplice garanzia: è supportato da integrità ingegneristica e partnership reattiva.
